Anwendung:Leuchtender Spannungsprüfer für Mittelspannungs-Schaltanlagen mit Isoliermast.Betriebsspannung: 5–40 kV.Merkmale:Integrierte Funktionsüberwachung.Robustes Gehäuse aus thermoplastischem Kunststoff, das hervorragenden Stoßschutz bietet.Austauschbare V-förmige Kontaktelektroden.360°-Sichtanzeige mittels einer gut sichtbaren roten LED.Lithium-Batterie mit einer Lebensdauer von 8 Jahren bei normalem Gebrauch.
Einpoliger HV-PhasenvergleicherMaximale Betriebsspannung: 18 kVAusführung: Einpoliges Gerät mit C-, K- oder W-KupplungsstückFunktion: Zwischenspeicherung der Frequenz- und Phaseninformationen der VerteilnetzspannungPrüftaste: Zur Funktionsprüfung des Geräts bei gleichzeitiger Rücksetzung des SpeichersKategorie C: Die gespeicherte Phaseninformation bleibt nach dem Entfernen des Geräts von der spannungsführenden Leitung maximal 15 Sekunden erhalten.Phasenlage ungleich: +110° bis +250°Orange (M): Speicherung von Phasenlage und NetzfrequenzGrün (C): Die Phasenlage der Netzspannung stimmt mit der zuvor gespeicherten Phasenlage überein (Phasengleichheit / Match) + gepulster SignaltonRot (I): Die Phasenlage der Netzspannung stimmt nicht mit der zuvor gespeicherten Phasenlage überein (Phasenlage ungleich / Mismatch) + DauertonZulässige Spannungsdifferenz zwischen den zu vergleichenden Netzen: ±15 %Zulässige Phasenwinkeldifferenz zwischen den zu vergleichenden Netzen: ±10°Physische Einsteckgrenze: Der rote Ring kennzeichnet die Einsteckgrenze des Phasenvergleichers zwischen spannungsführenden Teilen.Abstand vom roten Ring bis zum Endbeschlag: 57 cm
Anwendung: Einpoliger Spannungsprüfer für Winkelsteckverbinder mit kapazitivem Spannungsteiler.Maximale Betriebsspannung: Für Netze bis 30 kV.Merkmale:Spannungsbereich: 10 bis 30 kV Die Form der Kontaktelektrode ermöglicht das Abnehmen der Schutzkappe vom separierbaren Steckverbinder. Signalisierung: 1 rote LED: Spannung vorhanden 1 grüne LED: Bereitschaftszustand (Stand-by) Getaktetes akustisches Signal Norm: SPS EDF Nr. 42 Funktionsprüfung über die TEST-Taste: Einschalten bzw. Funktionsanzeige durch Blinken der roten LED Aktivierung des getakteten akustischen Signals Befestigung: Montage auf einer Isolierstange mittels universeller Kerbaufnahme Typ „K“.
Länge: 1000 mmAnschlussdurchmesser: 16 mmStandardausführung mit Anschlussflansch
Anwendung:Elektronischer Spannungsprüfer für den Innen- und Außenbereich mit hoher Stoß-, Vibrations- und Regenbeständigkeit.Kapazitive Sensortechnologie, äußerst kompakt.Breiter Spannungsbereich, Betriebsfrequenz 50 und 60 Hz.Merkmale:Robustes Gehäuse aus Thermoplast.Anzeige des Spannungsvorhandenseins durch:Blinkende rote LEDs;Kräftiges akustisches Signal (67 dB(A)/1,5 m);Rundum sichtbar (360°) dank Beleuchtung und Anzeige.Leicht austauschbare Kontaktelektroden.
Die Rettungsstangen CATU CS-225 sind für den Einsatz bei Mittel- und Hochspannungen bis zu 225 kV isoliert – sie sind 2,45 m lang und bestehen aus einem Rohr aus Polyesterharz und Glasfaser, an dessen Ende ein Rettungshaken angebracht ist. Die CS-225 wird mit Wandhalterungen für den Einsatz in Umspannwerken geliefert und wiegt insgesamt 1.350 g.Die isolierten CATU CS-225-Rettungshaken werden zur Bergung von Opfern eines Stromunfalls eingesetzt, typischerweise bei 66 kV bis 132 kV.Rettungshaken und isolierte Stangen eignen sich für Mittel- und Hochspannungsschaltanlagen, Umspannwerke, Technikräume, Generatorräume, USV-Batterieräume sowie Computer- und Rechenzentren.
Anwendung:Isolierte Magnete zur Befestigung der in Niederspannungs-TST verwendeten Isoliermatte.Können auf metallischen oder nichtmetallischen Untergründen verwendet werden, indem die Magnete einander gegenüberliegend angebracht werden.Besonders geeignet für die Isoliermatten MP-35, MP-35-12, MP-37 und MP-40Eigenschaften:Maximale Betriebsspannungen: 1 000 V AC – 1 500 V DC.Elektrische Prüfung gemäß Norm IEC 61112, Kap. 5.6. Neodym-Magnet mit einer Kraft von 8 daN.1 Loch mit 4 mm Durchmesser am Rand zur Befestigung.Abmessungen: Ø 70 mm x Dicke 5 mm
Anwendung: Tragbare MALT/CC-Ausrüstung mit Klemmen für feste Messpunkte. Icc: 30 kA/1 s.Merkmale:Klemmen für feste Messpunkte.Besonders flexible, PVC-isolierte MALT-Kupferkabel.Sets werden in einem Kunststoffkoffer geliefert.
Nennspannung (Un): 1...400 kVEinsatzort: Innen- und AußenanlagenGesamtlänge: 160...160 mm
Eine Isolierstange, auch als „Hot Stick“ oder Isolierstab bezeichnet, ist ein unverzichtbares Werkzeug, das in Umspannwerken zum Erden und zur Gewährleistung der Sicherheit bei Arbeiten in der Nähe von unter Spannung stehenden elektrischen Anlagen eingesetzt wird. In Umspannwerken ermöglichen diese Stäbe den Bedienern, einen sicheren Abstand einzuhalten, während sie an oder in der Nähe von unter Spannung stehenden Komponenten arbeiten, insbesondere wenn Erdungs- oder Ableitungsleiter angebracht werden müssen, um Teile des elektrischen Systems spannungsfrei zu schalten.

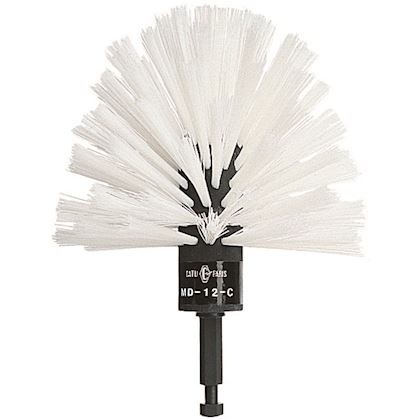

Reinigungsbürsten zur Verwendung mit einer Isolierstange.Zur Reinigung von Isolatoren oder anderen Bauteilen an Freileitungen.Ausgestattet mit einer C-förmigen Endbefestigung (Sechskant 12 mm A/F)Bürstenkörper aus HolzBürstenborsten aus weißem Kunststoff

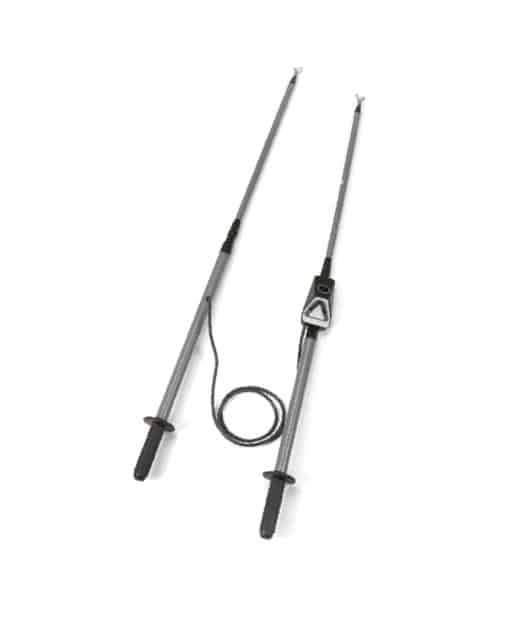

Bipolare Phasenprüfgeräte können Potentialunterschiede zwischen zwei beliebigen Punkten einer Hochspannungsanlage anzeigen.Sie dienen in erster Linie zur Erkennung von Leitern gleicher Phase (Phasenabgleich), können aber auch zur bipolaren Erkennung und zur Überprüfung von Hochspannungssicherungen eingesetzt werden.Anzeige des Potentialunterschieds durch eine hochleuchtende LEDSpannungsbereich: 2 – 36 kVMaximale Reichweite: 2,25 m (mit Antennenverlängerungen)2 Elemente à 1,25 m mit angeschlossenen abnehmbaren Antennen, verbunden durch ein flexibles HT-KabelZusammensetzung:2 Elemente à 1,25 m mit abnehmbaren Antennen, Länge 0,62 m mit abgenommenen Antennen, Länge des Verbindungskabels 1,5 m.Steuergerät im Kunststoffgehäuse mit den Maßen 0,95 m x 0,25 m x 0,1 m.Zubehör als Optionen:Ref. C-92-20: Ersatzantenne, Länge 0,55 mRef. CL-8-05: Verlängerungsantenne, Länge 0,55 m

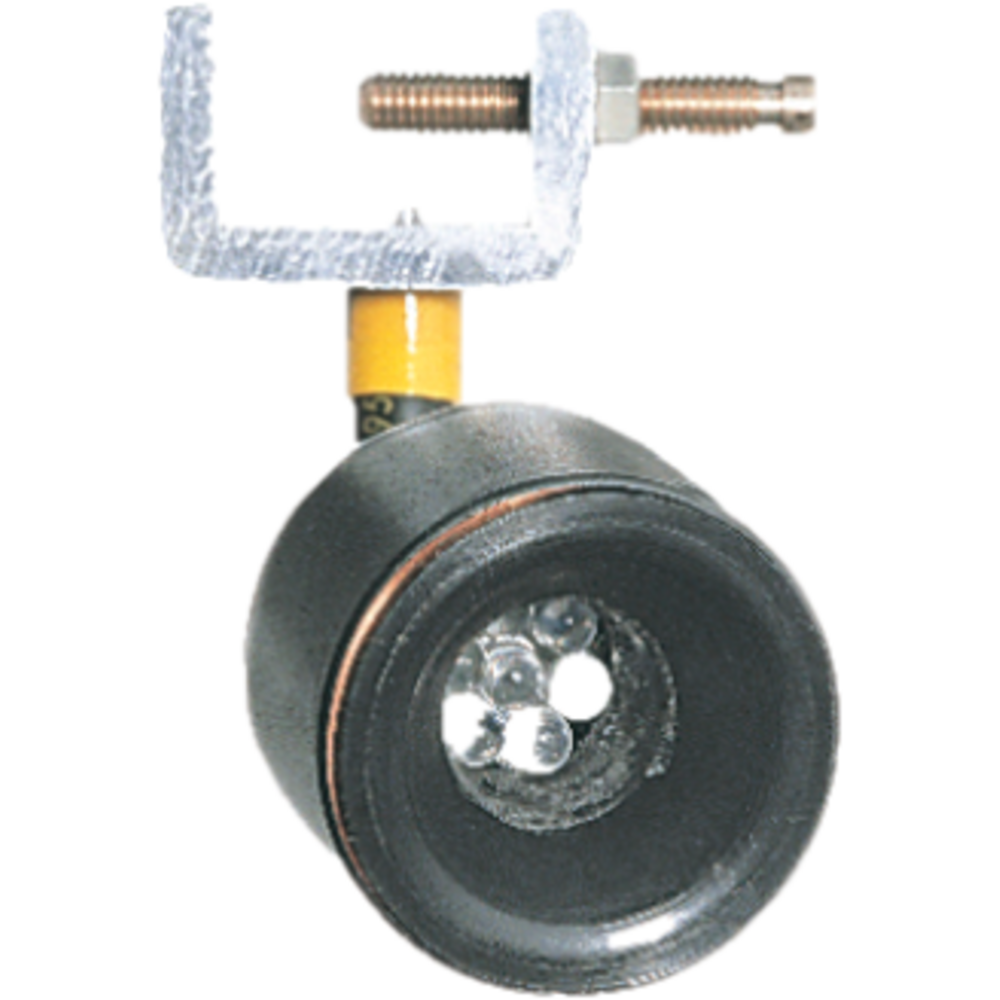

Dauerleuchtende Spannungsanzeige für den Innenbereich.Einpolige Anzeige für den Spannungsbereich von 5 bis 75 kV.Gehäuse auf einer schwenkbaren Stange montiert, um die Ausrichtung der LEDs einzustellen.Montagehalterung geeignet für Leiter:Rund von Ø 5 bis 20 mm.Plattenstärke von 1 bis 20 mm.Lichtsignalisierung durch 7 LEDs.Außendurchmesser des Gehäuses: 40 mm.

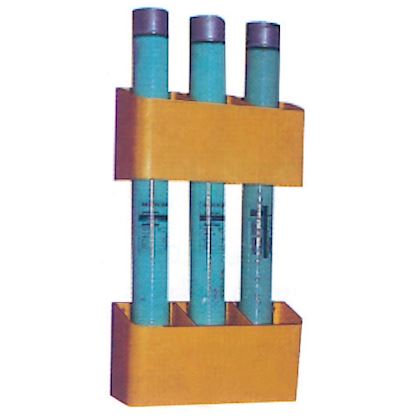

Hiermit können Sie Ersatzsicherungen in den Trafostationen aufbewahren.

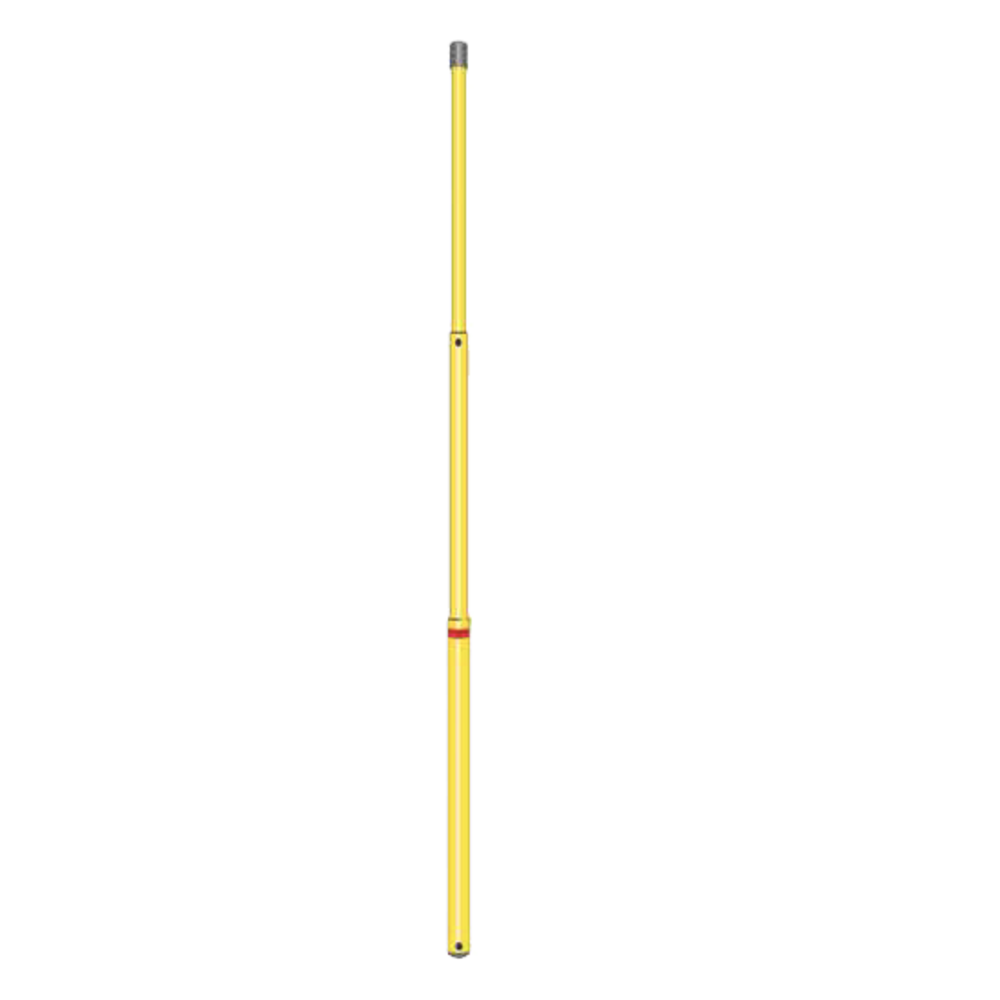

Teleskop-Isolierstab, ausgefahrene Länge 2,1 m, max. Spannung 90 kV, K-Endstück (universell)SpannungsprüfungErdung und KurzschlussTrennen/WiederanschließenInnen-/Außenbereich (unter nassen Bedingungen)Material: Isolierrohr aus Epoxidharz, glasfaserverstärkt. Schaumgefülltes Endrohr.Arretierung per Druckknopf in eingeklappter und ausgefahrener Position.Einfaches Aus- und Einklappen dank Markierungspfeilen an jedem Rohr.Handschutz.

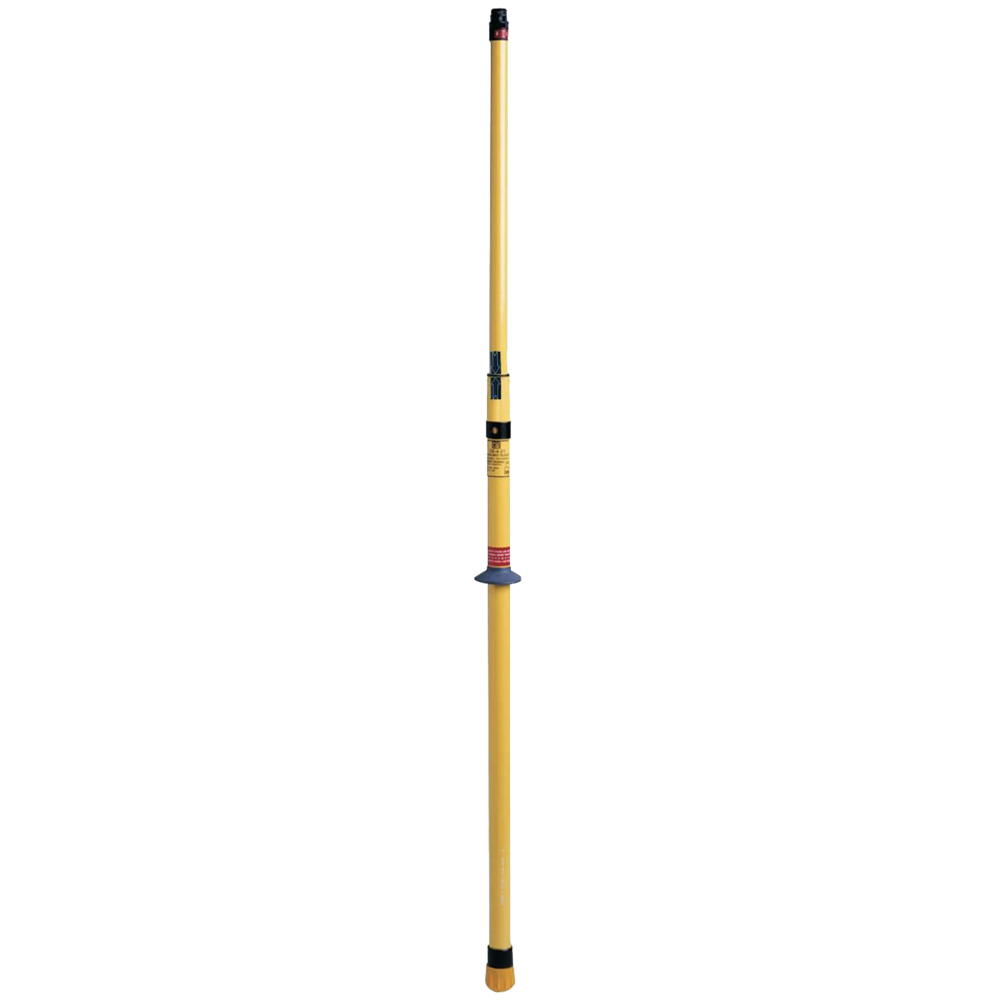

Teleskop-Isolierstab, ausgefahrene Länge 2,1 m, max. Spannung 90 kV, C-Endstück (Sechskant 12 mm)SpannungsprüfungErdung und KurzschlussTrennen/WiederanschließenInnen-/Außenbereich (unter nassen Bedingungen)Material: Isolierrohr aus Epoxidharz, glasfaserverstärktMit Schaumstoff gefülltes EndrohrArretierung per Druckknopf in eingeklappter und ausgefahrener PositionEinfaches Aus- und Einklappen dank Markierungspfeilen an jedem RohrHandschutz
Elektronischer Spannungsprüfer, Kompaktserie, 3-10 kV, C (Sechskant 12 mm) Endstück Elektronischer Spannungsdetektor für den Innen- und Außenbereich, mit hoher Stoß-, Vibrations- und Regenfestigkeit kapazitive Kopftechnologie, sehr kompakt breiter Spannungsbereich, Betriebsfrequenz 50 und 60Hz robustes thermoplastisches Gehäuse Signalisierung der Spannung durch blinkende rote LEDs/ starkes akustisches Signal (67dB (A) / 1,5m)/ sichtbar über 360° mit Beleuchtung und Display Kontaktelektroden leicht austauschbarOptionales Zubehör: Empfohlene Isolierstangen: Serie CE-4-21, CE-75

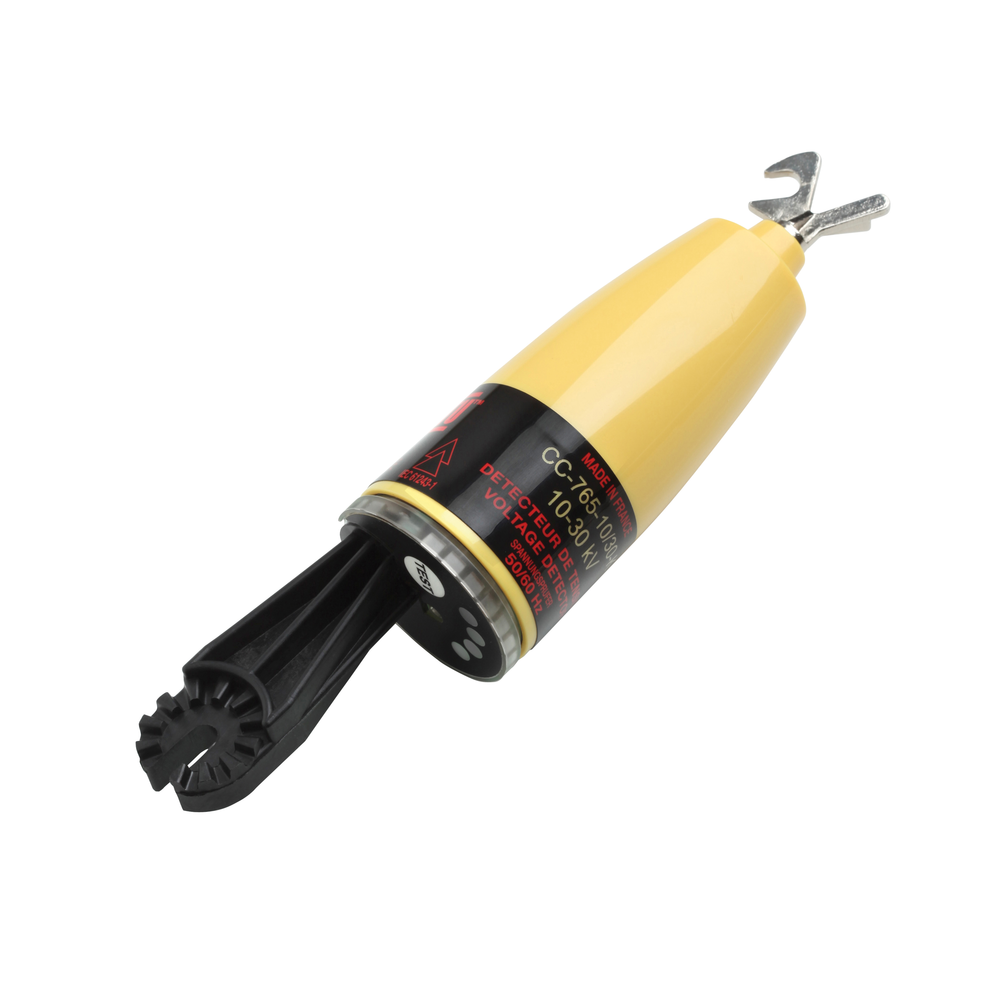

Elektronischer Spannungsdetektor, Kompaktbaureihe, 10–36 kV, C-AnschlussElektronischer Spannungsdetektor für den Innen- und Außenbereich, mit hoher Stoß-, Vibrations- und Regenbeständigkeit.Kapazitive Sensortechnologie, ultrakompakt.Breiter Spannungsbereich, Betriebsfrequenz 50 und 60 Hz.Merkmale:Robustes Gehäuse aus Thermoplast.Anzeige des Spannungsvorhandenseins durch: Blinkende rote LEDs; Lautes akustisches Signal (67 dB(A)/1,5 m).Rundum sichtbar (360°) dank Beleuchtung und Anzeige.Leicht austauschbare Kontaktelektroden.Lieferung mit einem Endstück, das zum Anschluss des Isolierstabs passt:C: Sechskant 12 mm für Stäbe mit C-Anschluss;K: Universal für Stäbe mit K-Anschluss;U: UDI-Endstück mit U-Form (55 mm Überstand) für Stäbe mit UDI-Endstück.
