Einleitung Der BENNING EV 3-2+ Messadapter ermöglicht die sichere Prüfung von AC-Ladestationen für Elektrofahrzeuge im Ladebetrieb Mode 3. In Verbindung mit einem geeigneten Installationstester lassen sich Sicherheits- und Funktionsprüfungen an EV-Ladestationen gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchführen. Durch die Simulation eines Elektrofahrzeugs können unterschiedliche Ladezustände sowie Fehlerbedingungen realitätsnah geprüft werden. Anwendung Der BENNING EV 3-2+ wird zur Prüfung von AC-Ladestationen mit Typ-2-Anschluss eingesetzt. Der Adapter simuliert ein angeschlossenes Elektrofahrzeug und ermöglicht dadurch die Überprüfung der Ladefunktion sowie der elektrischen Sicherheit der Ladestation.Typische Anwendungen sind die Prüfung von Wallboxen und öffentlichen Ladepunkten, Sicherheitsprüfungen nach den geltenden Normen sowie die Funktionsprüfung von EV-Ladestationen gemäß IEC / DIN EN 61851-1. Zusätzlich können verschiedene Ladezustände und Fehlerfälle simuliert werden. Über einen BNC-Ausgang lässt sich außerdem das Control-Pilot-Signal (CP-Signal) mit einem Oszilloskop analysieren. Der Adapter ist für ein- und dreiphasige AC-Ladestationen geeignet und wird über den integrierten Typ-2-Stecker direkt mit der Ladestation verbunden.Leistungsmerkmale Messadapter zur Prüfung von Mode-3-Ladestationen Typ-2-Stecker zur direkten Verbindung mit der Ladestation Simulation eines Elektrofahrzeugs zur Auslösung des Ladevorgangs PP- und CP-Statussimulation für unterschiedliche Ladezustände Simulation verschiedener Ladekabel-Codierungen (13 A, 20 A, 32 A und 63 A) Fehlersimulation per Tastendruck (Diode-Kurzschluss, PE-Unterbrechung, Kurzschluss zwischen CP und PE) LED-Phasenanzeige für L1, L2 und L3 BNC-Ausgang zur Analyse des CP-Signals mit einem Oszilloskop 4-mm-Prüfbuchsen (N, PE, L1, L2, L3) zum Anschluss eines Installationstesters Prüfsteckdose zur Lastprüfung bis 13 A Messkategorie CAT II / 300 V Schutzklasse II (doppelte Isolierung)Technische Eckdaten: Eingangsspannung: bis 250 V (1-phasig) / bis 430 V (3-phasig) Frequenz: 50 Hz / 60 Hz Maximaler Prüfstrom: 267 A (10 ms) Maximaler Laststrom: 13 A Schutzart: IP40 Gewicht: ca. 0,9 kgHinweise zum Installationstester Der BENNING EV 3-2+ ist ein Messadapter und wird für vollständige Prüfungen zusammen mit einem Installationstester verwendet. Das Gerät ist speziell für die Verwendung mit den Installationstestern BENNING IT 130 und BENNING IT 200 ausgelegt. Der Installationstester wird über die integrierte Prüfsteckdose oder über die 4-mm-Prüfbuchsen mit dem Adapter verbunden. Dadurch können die vorgeschriebenen Sicherheits- und Funktionsprüfungen an der Ladestation durchgeführt werden. Zusätzlich ermöglicht die Prüfsteckdose eine Lastprüfung bis maximal 13 A, beispielsweise zur Kontrolle der korrekten Energieerfassung der Ladestation.
Wallboxtester und Messadapter zur einfachen Fehlersuche oder normkonformen Prüfung an 1- und 3-phasigen E-LadestationenDer BENNING EV 3-3 kann alleinstehend zur Funktionsprüfung und Fehlersuche von E-Ladestationen genutzt werden. In Verbindung mit einem geeigneten Installationsprüfgerät, kann zudem auch die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.AnwendungDer Wallboxtester und Messadapter BENNING EV 3-3 ermöglicht die einfache und schnelle Funktionsprüfung, sowie Fehlersuche an Wallboxen. Zusammen mit dem IT 200 / IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6).LeistungsmerkmaleSimulation des Fahrzeugstatus A, B, C, DAnalyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis)PE-Test (Warnung vor anliegender Phasenspannung am Schutzleiter)Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtungen mit ZeitmessungDrehfeldmessungSpannungsmessungSimulation der Fehler CP kurzgeschlossen und PE unterbrochenHinweis zum InstallationstesterFür die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-3 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200 (044106), da das BENNING IT 200 (044106) sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschriebene Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD‘s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.
Der BENNING EV 3-1 ermöglicht eine einfache und schnelle Funktionsprüfung von EV-Ladestationen (11 kW + 22 kW Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel. In Verbindung mit einem geeigneten Installationsprüfgerät kann zudem die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)A: Kein Fahrzeug angeschlossenB: Fahrzeug angeschlossen, jedoch nicht bereit zum LadenC: Fahrzeug angeschlossen, Fahrzeug bereit zum LadenE: Fehlersimulation des CP-SignalsAnzeige des Ladezustands (B/C) und der Ausgangsspannung (L1/L2/L3) über farbige LEDsFehlersimulation E (Kurzschluss des CP-Signals) zur Prüfung der Abschaltung der Ausgangsspannung und Entriegelung des Ladesteckers4 mm Buchsen (L1/L2/L2/N/PE/CP) für die sichere Kontaktierung eines Installationsprüfgerätes oder OszilloskopsAnwendung:Der Wallboxtester und Messadapter BENNING EV 3-1 prüft eigenständig die wichtigsten Funktionen von AC-Ladestationen und Wallboxen mit Typ 2 Steckverbinder. Aufgrund der einfachen Handhabung können Fehler auch von elektrotechnisch unterwiesenen Personen (EuPs) innerhalb von Sekunden ermittelt werden. Zusammen mit dem BENNING IT 200 oder BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110).Leistungsmerkmale:Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)Fehlersimulation des CP-Signals [E] zur Prüfung der AbschaltungFarbige LED-Anzeigen für die Ausgangsspannung (L1/L2/L3) der Ladestation und des Fahrzeugzustands (B/C)Überprüfung des Verriegelungssystems ab Zustand B (Freigabe des Ladekabels wird blockiert)4 mm Buchsen (L1/L2/L3/N/PE) für Installationstester4 mm Buchse (CP-Signal) für Oszilloskop/MultimeterVerwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2Einfache Bedienung und schlagfestes GehäuseHinweis zum Installationstester:Für die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-1 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).Wir empfehlen bei einer Neuanschaffung das BENNING IT 200, da dieses sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschrieben Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD´s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.
Das Benning Set zur Prüfung von ortsfesten Anlagen und Wallboxen ist ideal für den modernen Elektriker. Die Kombination ermöglicht eine normkonforme Prüfung von elektrischen Anlagen und EV-Ladestationen (Wallboxen). Verstaut in der praktischen L-Boxx® sind Ihre Geräte sicher verpackt.Prüfgeräte-Set für die Anlagen- und Wallboxprüfung bestehend aus:Installationstester Benning IT 200Prüfadapter Benning EV 3-2L-Boxx 238
Auto Sequence® Installationstester für die rationelle Prüfung und Dokumentation elektrischer Anlagen und EV-Ladestationen (Wallboxen) der Ladebetriebsart 3, sowie Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung. MessfunktionenRLOW-Messung mit 200 mA DC Prüfstrom und automatischer PolaritätsumkehrPE-Widerstandsmessung unter Netzspannung (3-Leiter-Methode)Isolationswiderstand mit Prüfspannung von 50 V - 1000 V DCRISO ALL, Autotest zwischen allen Leitern (L-N, L-PE und N-PE)RISO-Vorprüfung, schützt angeschlossene Geräte vor PrüfschädenSchleifen- (LOOP) und Leitungsimpedanz (LINE) mit 20 A Prüfstrom inkl. Kurzschlussstrom-/ Spannungsfallberechnung für präzise Messergebnisse Prüfung diverser RCD-Typen: allgemein, selektiv AC, A, F, B, B+ EV RCD, EV RCM (RDC-DD) MI RCD PRCDsRCD-Prüfung mit RCD Auto-, RCD t-, RCD I- und Uc-MessungTRMS Spannungs- und Frequenzmessung, Drehfeld- und VaristorprüfungErstfehler-Ableitstrom im IT Netz (ISFL)Messfunktionen über optionales ZubehörPrüfung von 1- und 3-phasigen EV-Ladestationen (Wallboxen) inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Prüfadapter BENNING EV 3-2 (044169)Zwei Methoden zur Erdungswiderstandsmessung über optionales Erdungsset (044113) (nicht selektiv) und Stromzangenadapter BENNING CC 4-1/CC 4-2 (044166/044167) (selektiv)TRMS Strom-, Leistungs- und Oberwellenmessung (THD) über optionale Stromzangen BENNING CC 4-1/CC 4-2 (044166/044167)TRMS Lastströme bis 300 A AC/DC über AC/DC-Stromzangenadapter BENNING CC 3 (044038)Prüfung von 5-poligen, 16 A CEE-Steckdosen über optionalen CEE-Messadapter BENNING TA 6 (044168)Beleuchtungsstärkemessung über optionalen BENNING Luxmeter Typ B (044111)LeistungsmerkmaleEinzelprüfungen und vorprogrammierte Auto Sequence®-Messungen für TN-/TT-Netze und EV-Ladestationen (Wallboxen)Automatische Prüfungen über einen TastendruckZ Auto (U, Zln, Zlpe, Ipsc, Uc) und RCD Auto (RCD t, RCD I, Uc)Auto TN rcd (U, Zln, Zlpe, Rpe, ΔU), Auto TN, -TT und Auto ITSpannungsmonitor zur Online-Überwachung der PrüfanschlüsseLeistungsstarker 4400 mAh Li-Ionen Akkupack für lange Betriebszeiten (optional auf 8800 mAh (044170) erweiterbar)Großer Messwertspeicher auf 8 GB SD-KarteUSB-, RS 232- und Funkschnittstelle (Cordless-Link) zur DatenübertragungKostenlose Firmware-Updates über PC-SoftwareKalibrierzertifikat im LieferumfangInnovatives BedienkonzeptBedienung über 4,5“ Farb-Touchscreen und DrucktastenAuftrags-Manager zur Bearbeitung und Verwaltung von PrüfaufträgenErstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen direkt am Ort der Prüfung und am PCGeräteadministrator- und BenutzerkontenverwaltungAlle Messfunktionen mit Hilfefunktion und PASS/FAIL-Anzeige über hinterlegte Sicherungskennlinien für LOOP-/ LINE-MessungenAnschluss für Barcodescanner zur Identifizierung der MessstellePrüfung von EV-Ladestationen (EVSE Mode 3) (Wallboxen)Speziell abgestimmte Auto Sequences® für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs über optionalen Messadapter BENNING EV 3-2 (044169)Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen (RDC-DD) gemäß IEC 62955 mit Messung der Auslösezeit und AuslösestromDokumentation über vorgefertigte EVSE-PrüfprotokolleProtokoll-Software BENNING PC-Win IT 130-200Für die professionelle Verwaltung und Dokumentation von Prüfaufträgen für die Erst- und WiederholungsprüfungErstellung umfangreicher Anlagenstrukturen inkl. der geplanten Messungen (Einzelprüfungen und Auto Sequences®) und Übertragung zum BENNING IT 200Dokumentation über vorgefertigte Prüfprotokolle für elektrische Anlagen und EV-Ladestationen (Wallboxen) sowie einfache PrüfberichteUnterstützt den Datenimport (EUL-Datei) und den vorhandenen Funktionsumfang des BENNING IT 130Exportfunktion der Prüfdaten nach MS Excel® und in das XML-FormatMehrfachinstallation ohne Zusatzkosten möglichKostenloser Download und zukünftige Software-Updates

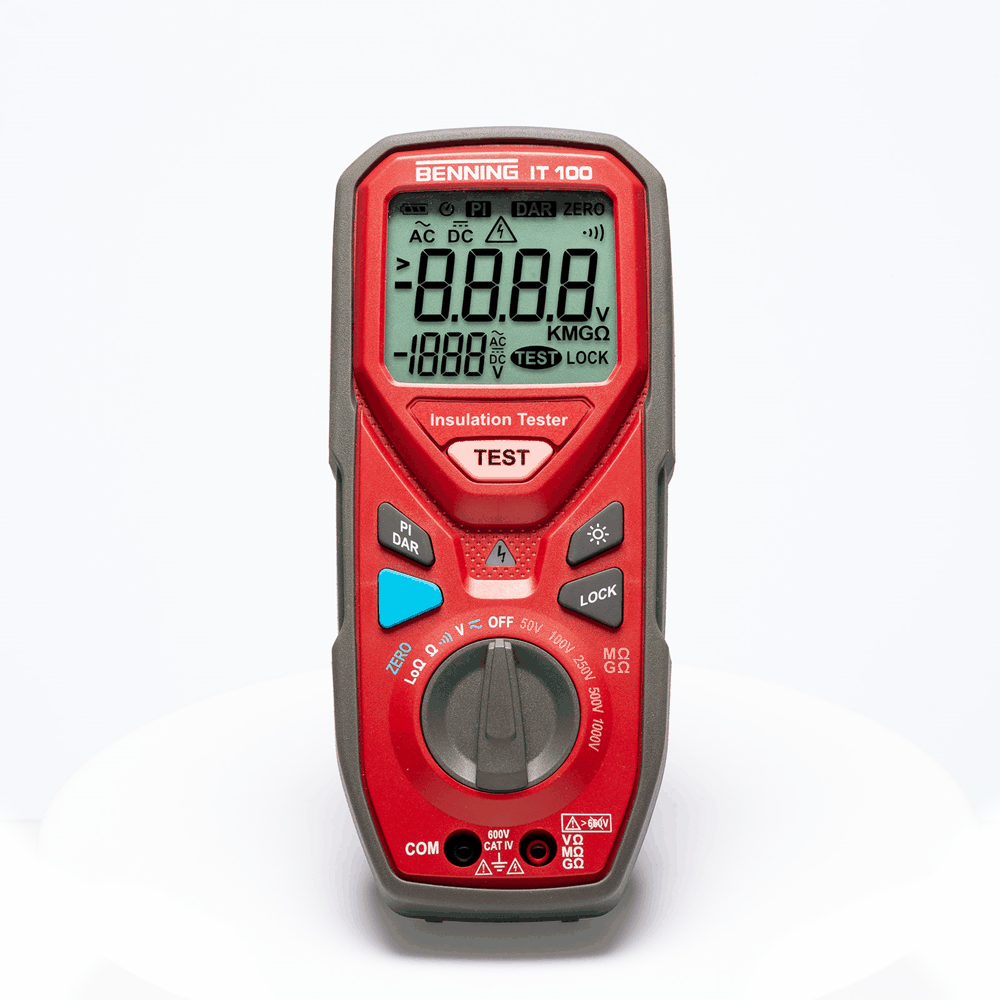

Messfunktionen:Niederohmwiderstand von Schutzleiter- und Potentialausgleichsverbindungen (Prüfstrom: 200 mA)Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1000 VWiderstandsmessung mit 200 mA Prüfstrom zur Prüfung von Schutzleiterverbindungen mit Messleitungs-NullabgleichDurchgangsprüfung mit SignaltonSpannungsmessungBestimmung des Polarisationsindexes (PI) und Absorptionsgrads (DAR)Leistungsmerkmale:Viele Messfunktionen in einem Gerät vereintPrüf- und Fremdspannungsanzeige über rote LEDTestfunktion zur Prüfung der internen SicherungSelbstständige Verhinderung des Tests bei GegenspannungKompakte und handliche GehäuseausführungGummischutzrahmen für den rauen, industriellen EinsatzGroßes LC-Display mit HintergrundbeleuchtungBesonderheiten/Funktionen:Anzeige: 9999 Digit beleuchtetIsolationswiderstand: 300 kΩ - 20 GΩNiederohmwiderstand: 0,01 Ω - 60 ΩWiderstand: 0,1 Ω - 40 kΩSpannung: 0,1 V - 600 V AC/DCDurchgangsprüfung: akustisch/optisch 600 ΩZusatzfunktion:Polarisationsindex (PI)Absorptionsgrad (DAR)automatische EntladefunktionNullabgleich der Messleitungenintegrierter SicherungstestTestverriegelung bei Gegenspannung

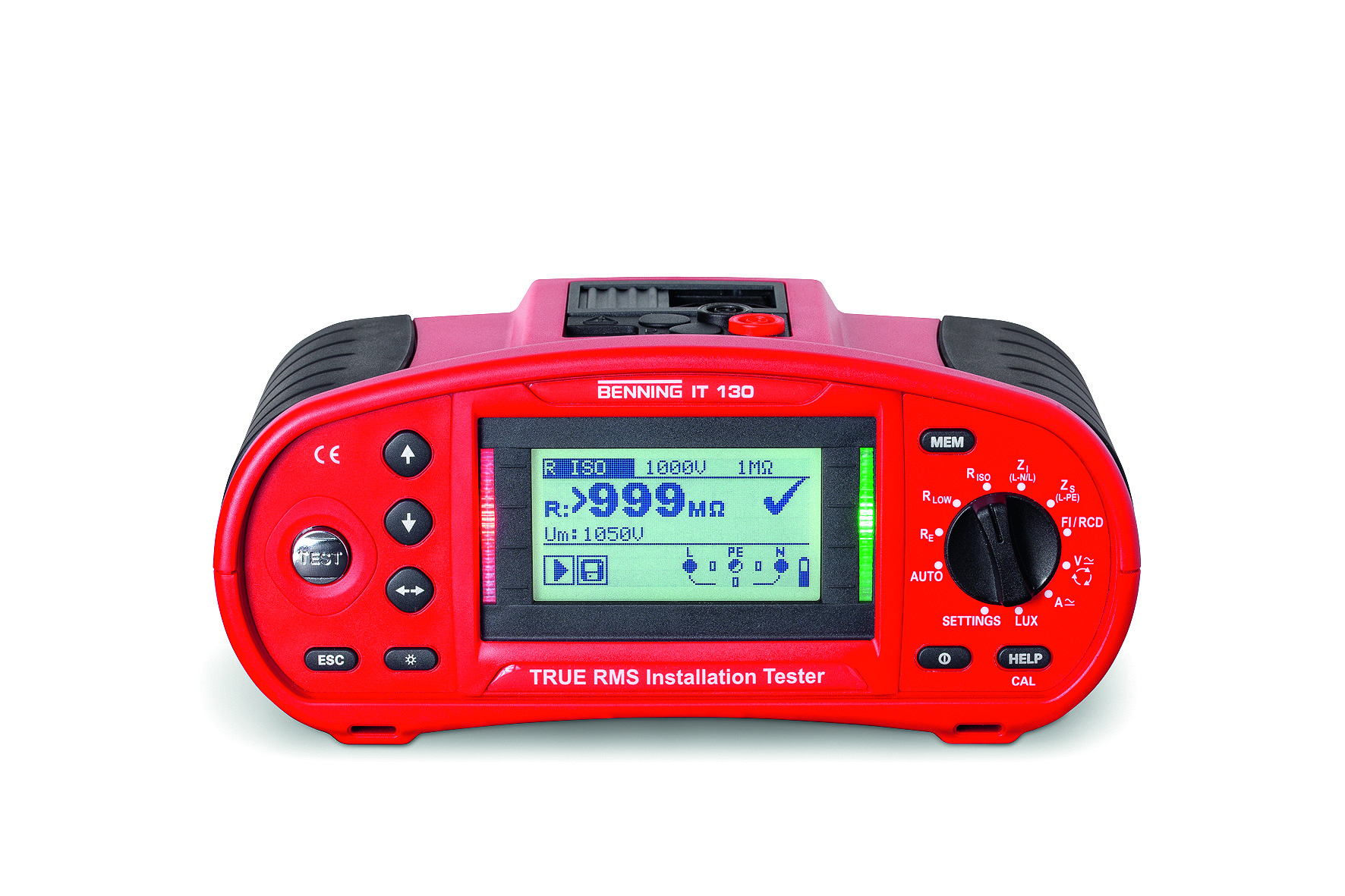

TRMS-Installationstester BENNING IT 130 Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) Prüfung von FI / RCD-Schutzschalter Typ B / B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) noch einfachere, rationellere und sicherere PrüfungenMessfunktionen: Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr) Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V Leitungsimpedanz (L-N / L) mit Spannungsfall und Kurzschlussstrom Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Kurzschlussstrom Prüfung von FI/ RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+, EV, MI mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest) TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung Erstfehler-Leckstrom im IT-NetzLeistungsmerkmale: Bidirektionale Schnittstellen (USB / RS 232) Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt) Upload von Anlagenstrukturen, Download von Messwerten Integrierte Echtzeituhr (Messwert mit Datum / Uhrzeit) Eindeutige Gut /Schlecht-Anzeige über grüne / rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung alle Messfunktionen direkt über Drehschalter anwählbar Messwertspeicher für 1800 Messungen Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm Stromversorgung über 6 NiMH AA-Akkus Akkuladefunktion im Gerät integriertProtokoll-Software BENNING PC-Win IT 130-200: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung Messwertdownload und Protokollierung per Prüfbericht und Prüfprotokoll Kostenloser Download und zukünftige Software-Updates

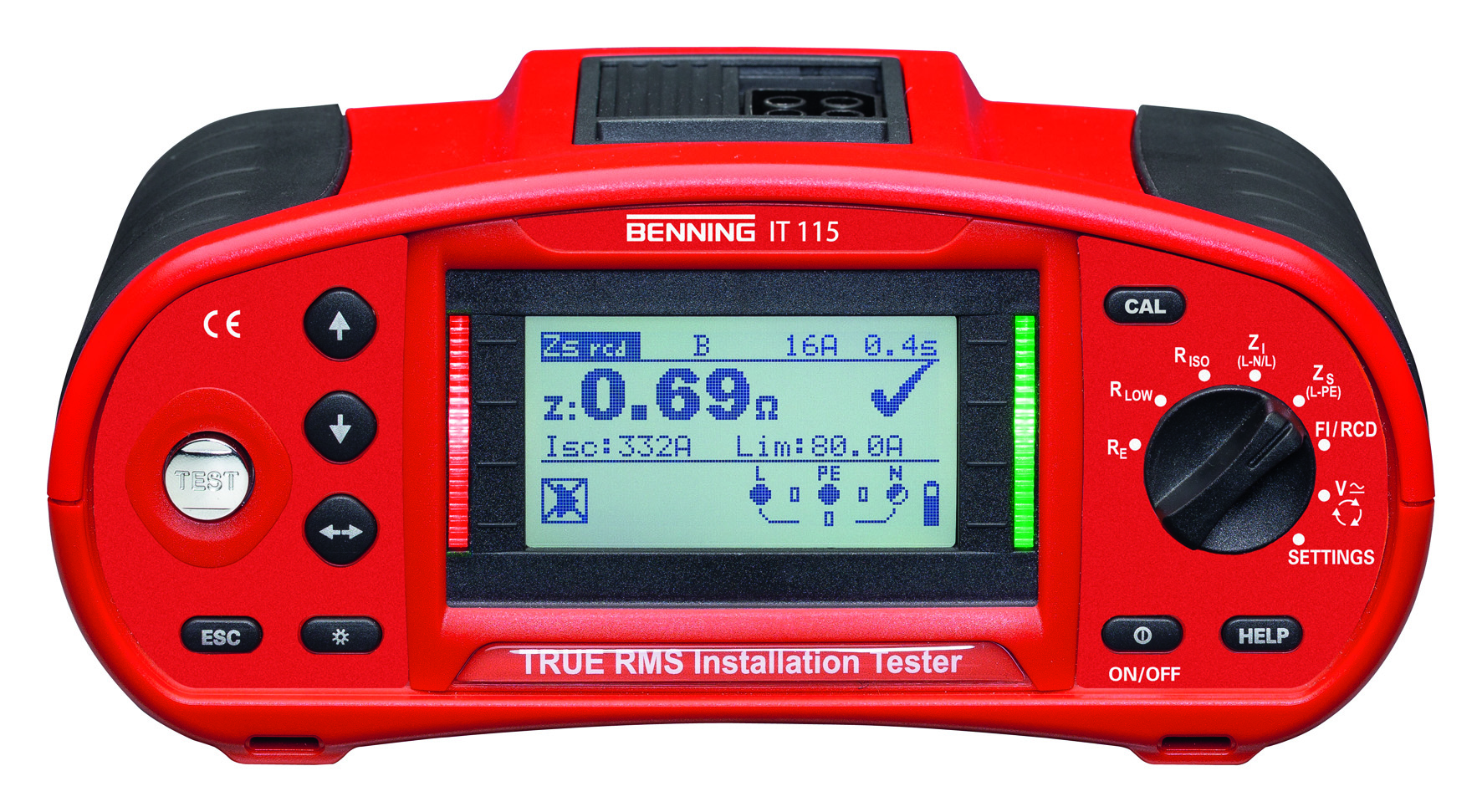

TRUE RMS-Installationstester BENNING IT 115Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)einfache Bedienung für rationelle PrüfungenLeistungsmerkmale:Messergebnis mit eindeutiger Gut / Schlecht-Anzeige über grüne / rote LEDalle Messfunktionen direkt über Drehschalter anwählbarGrafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit AnschlussdiagrammStromversorgung über 6 NiMH AA-AkkusAkkuladefunktion im Gerät integriertNiederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 VLeitungsimpedanz (L-N/L) mit Spannungsfall und KurzschlussstromSchleifenimpedanz (L-PE) ohne FI7RCD-Auslösung und KurzschlussstromPrüfung von FI/RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A und F mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)TRUE-RMS Spannungs- und Frequenzmessung bis 550 VDrehfeldrichtung in DrehstromnetzenErdungsmessung über 3-Leiter-Methode (optional über Erdungsset)Messfunktionen: Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 VLeitungsimpedanz (L-N / L) mit Spannungsfall und KurzschlussstromSchleifenimpedanz (L-PE) ohne FI / RCD-Auslösung und KurzschlussstromPrüfung von FI / RCD-Schutzschalter Typ A, F mit Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung Niederohmwiderstand: 0,01 Ω - 2 kΩIsolationswiderstand: 10 kΩ - 1.000 MΩLeitungsimpedanz (L-N/L): 0,01 Ω - 10 kΩSchleifenimpedanz (L-PE): 0,01 Ω - 10 kΩKurzschlussstrom: 0,01 A - 200 kAFI/RCD-Prüfung: Auslösezeit, -strom (Rampe), Berührungsspannung, AutomatikprüfungFI/RCD-Typ: AC, A, F, selektiv (verzögert)FI/RCD-Strom: 10/30/100/300/500/1000 mADrehfeldprüfung: JaSpannung (TRUE-RMS): 1 V - 550 VFrequenz: 0 Hz - 500 HzErdungswiderstand: 0,01 Ω - 9999 Ω (über Erdungsset)

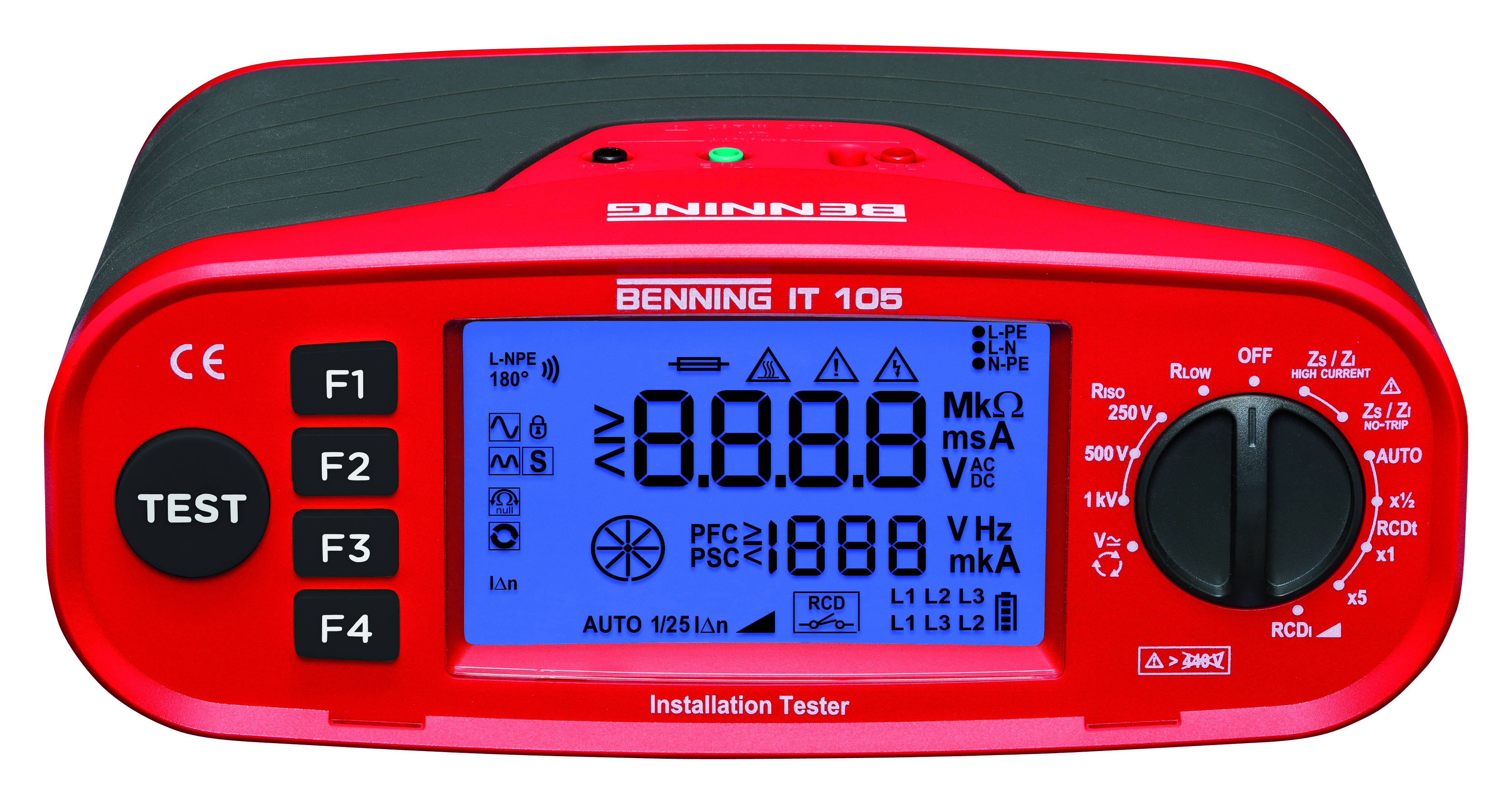

Installationsprüfgerät BENNING IT 105 Einfache Bedienung, alle Messfunktionen direkt über Drehschalter anwählbarLeistungsmerkmale: Extra großes Grafikdisplay (95 x 55 mm) mit Hintergrundbeleuchtung Prüfspitze mit TEST-Taste zum Start des Messvorgangs AUTO-Startfunktion für Niederohm-, Schleifen- und Leitungsimpedanzmessung LOCK-Funktion (Dauermessung) des Isolationswiderstands Kompensation (Nullabgleich) der Messleitungen bis 10 ΩMessfunktionen: Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA) Isolationswiderstand mit Prüfspannung von 250 V, 500 V und 1000 V Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung (NO-TRIP) mit gleichzeitiger Anzeige des Fehlerstroms (PFC) Leitungsimpedanz (L-N/L) mit hohem Prüfstrom (HIGH CURRENT) mit gleichzeitiger Anzeige des Kurzschlussstroms (PSC) Prüfung von FI/RCD-Schutzschalter, standard und verzögert (S) mit sinusförmigen (AC) und pulsierenden Prüfstrom (A) Automatische Messung der Auslösezeit (½ x, 1 x und 5 x IΔN) und des Auslösestroms im Rampenverfahren Spannungs- und Frequenzmessung bis 440 V Drehfeldrichtungsprüfung in Drehstromnetzen (L1-L2-L3)

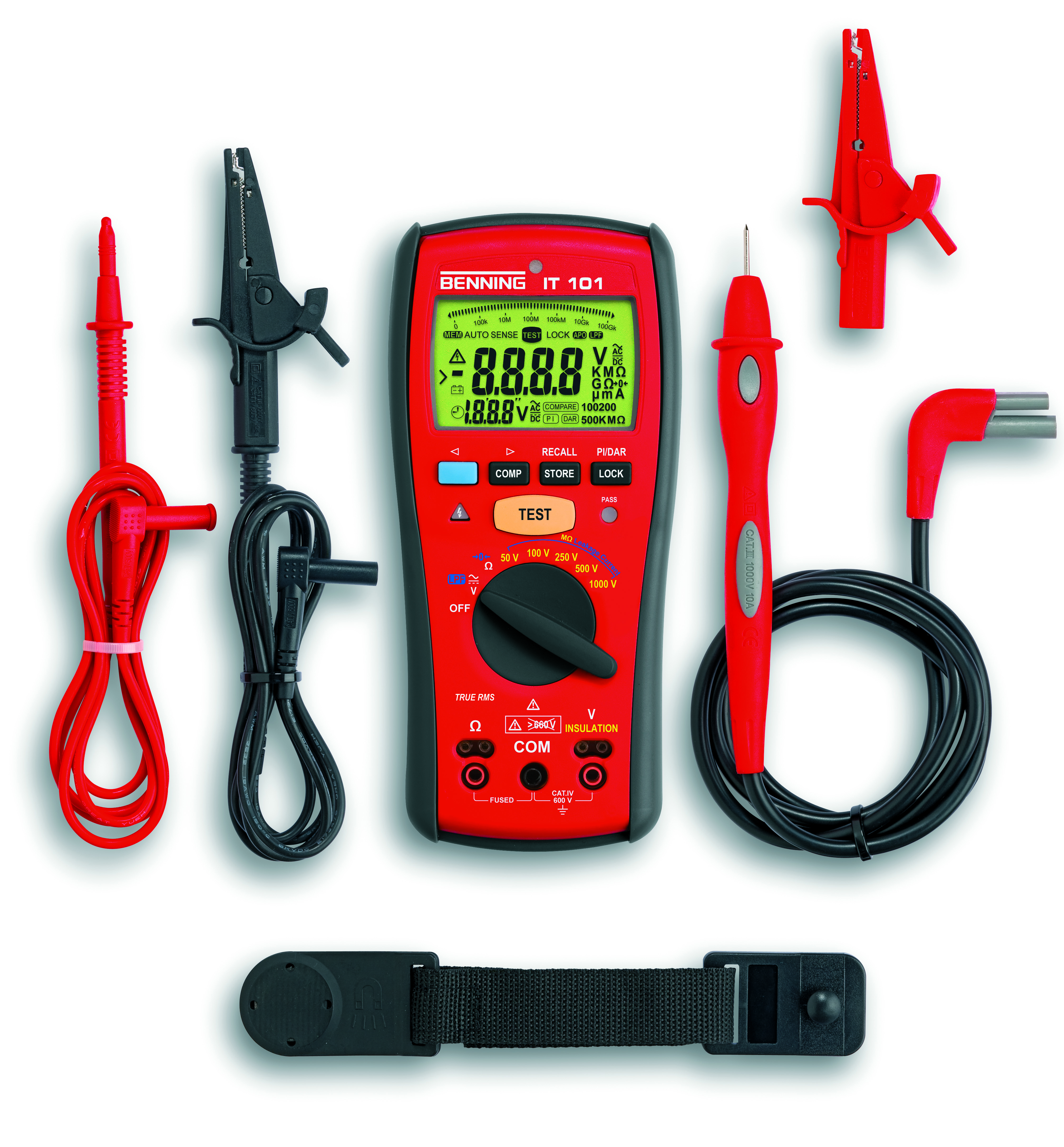

Für Isolations- und Niederohmmessungen gemäß DIN VDE 0100/0105 an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren.Messung des Isolationswiderstandes und Berechnung des resultierenden LeckstromesPrüfspannungen von 50 V, 100 V, 250 V, 500 V und 1000 VGrenzwerte für ISO-Messung anwählbar, grüne LED für Prüfung bestanden, rote LED für Prüf- / FremdspannungWiderstandsmessung mit 200 mA Prüfstrom zur Prüfung von SchutzleiterverbindungenMessung des Polarisationsindex (PI) und des dielektrischen Absorptionsgrades (DAR)schaltbare Prüfspitze zum Auslösen des Messvorgangsinterner Speicher für 100 Messwerte pro MessfunktionTRUE RMS Spannungsmessung mit TiefpassfilterIsolationswiderstand: 50 kΩ – 20 GΩNiederohmwiderstand: 0,01 Ω – 40 ΩWiderstand: 0,01 Ω – 40 kΩSpannung: 0,1 V – 600 VAC/DC TRUE RMSZusatzfunktion: Leckstrom, Polarisationsindex (PI), Absorptionsgrad (DAR), automatische Entladefunktion, Nullabgleich der MessleitungenMesskategorie: CAT IV 600 V
