Die Erdungsprüfzange CA 6418 von Chauvin Arnoux ist speziell für die Prüfung von Erdschleifen an Banderdern konzipiert. Ihr länglicher Messkopf umschließt flache Stahlbänder zuverlässig, ohne die Leitung zu unterbrechen und ohne den Einsatz von Erdspießen. Das Gerät ist für den täglichen Einsatz unter anspruchsvollen Bedingungen ausgelegt.Die CA 6418 erfasst die Schleifenimpedanz eines Erdungsnetzes berührungslos per Zangenmessprinzip: Eine Erregerwicklung im Messkopf erzeugt eine definierte Wechselspannung, eine Empfängerwicklung misst den resultierenden Strom – daraus wird die Schleifenimpedanz berechnet. Die besondere Stärke liegt im länglichen Messkopf: Er ermöglicht das Umschließen von flachen Banderdern unterschiedlicher Breite, die mit herkömmlichen Rundzangen nicht erfasst werden können. Ergänzend zur Widerstandsmessung erfasst das Gerät Ableitströme im Erdungsnetz und warnt per einstellbarem Alarm bei Überschreitung definierter Grenzwerte. Damit eignet sich das Gerät sowohl für Routineprüfungen als auch für sicherheitskritische Inspektionen.Ihre Vorteile auf einen BlickLänglicher Messkopf speziell für Banderder – ermöglicht die zuverlässige Messung an flachen Banderdern, die Rundzangen nicht erfassen könnenMessung ohne Leiterunterbrechung und ohne Erdspieße – spart Zeit und ermöglicht Prüfungen auch in schwer zugänglichen UmgebungenVor-Ort-Justierung ohne Herstellerrücksendung – die optionale Kalibrierschleife CL1 mit 5 festen Widerstandswerten ermöglicht die selbständige Überprüfung und Justierung der Zange direkt über das integrierte SetupEinstellbare Alarme für Widerstand und Strom – warnt zuverlässig bei Überschreitung definierter GrenzwerteAutomatischer Abgleich des Luftspalts beim Einschalten – gewährleistet stabile und reproduzierbare MessergebnisseAutomatischer PRE-HOLD-Modus – Messwerte werden beim Öffnen der Zange im Display eingefrorenSpeicher für 300 Messungen mit Zeitstempel direkt im GerätTypische EinsatzbereicheErdungsprüfungen an Blitzschutzanlagen mit BanderdernErdungsprüfungen in Bereichen, in denen keine Erdspieße in den Boden eingebracht werden könnenParallele Erdungsmessung in Hoch- und Niederspannungs-TrafostationenErdungsprüfung im Stadtgebiet und in Faraday-geschützten GebäudenMessung an Telekommunikationskabelnetzen (Schirmerdung, Gleichtaktstrom)Erdungskontrolle an Eisenbahnstrecken (Masten, Schienen, Abzäunungen)Überprüfung von Erdungsanlagen an ober- und unterirdischen PipelinesPrüfung vermaschter Erdungsanlagen und FundamenterderTechnische HighlightsSchleifenwiderstand: 0,010 Ω bis 1200 ΩStrommessung: 0,5 mA bis 20 AEinstellbare Alarme für Widerstand und StromUmschließung von Banderdern von 30x40 mm bzw. 20x55 mm bzw. Ø 32 mmSicherheitskategorie: IEC 61010 – 100 V CAT IV / 150 V CAT IIISchutzart: IP40Speicher: 300 Messwerte mit ZeitstempelAutonomie: 2400 Messungen zu je 30 s

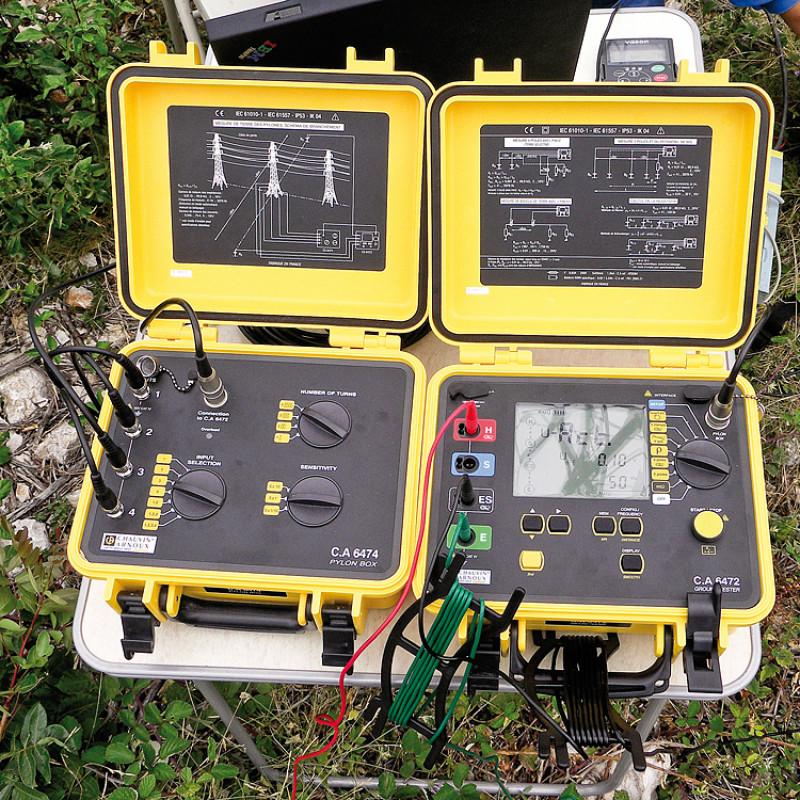

Mit dem C.A 6472 und der Pylon Box C.A 6474 — einer vektoriellen Verarbeitungseinheit für bis zu 4 flexible Stromwandler AmpFLEX — sind Erdungsmessungen an Spannungsmasten mit Erdseil jederzeit möglich, im Betrieb und ohne Unterbrechung. Dazu werden bis zu 4 flexible Stromwandler AmpFLEX um die Mastfüße gelegt und die Messung des Erdungswiderstands — und auch der Impedanz mit einem Sweep-Frequenzsignal mit bis zu 5 kHz — erfolgt problemlos und ohne jedes Risiko. Die flexiblen Stromwandler AmpFLEX ermöglichen Messungen an Masten der unterschiedlichsten Bauweise. Erdung von Hochspannungsmasten im Betrieb in Rekordzeit gefahrlos prüfen 4 flexible Stromwandler AmpFLEX um die Mastfüße legen für die Messung des Erdungswiderstands mit nur einer Messung: Gesamtimpedanz der Leitung, Erdungswiderstand des betreffenden Mastes, Widerstand jedes einzelnen Mastfußes, Kettenleiterimpedanz über das Erdseil Hochspannungsmasten sind an der Spitze meist mit einem Erdseil versehen, um beispielsweise bei Blitzeinschlägen den Strom über den Mastfuß in die Erde abzuleiten. Alle Masten sind daher nicht nur über ihren Mastfuß geerdet, sondern auch parallel über das Erdseil mit allen anderen Masten. Eine Messung der jeweiligen Masterdung nach dem 3-poligen Verfahren wäre daher nur bei Unterbrechung des Erdseils möglich —eine zeitraubende und gefährliche Angelegenheit. Mit nur einer Messung lassen sich alle wesentlichen Parameter ermitteln: Gesamtimpedanz der Leitung Erdungswiderstand des betreffenden Mastes Widerstand jedes einzelnen Mastfußes Kettenleiterimpedanz über das Erdseil

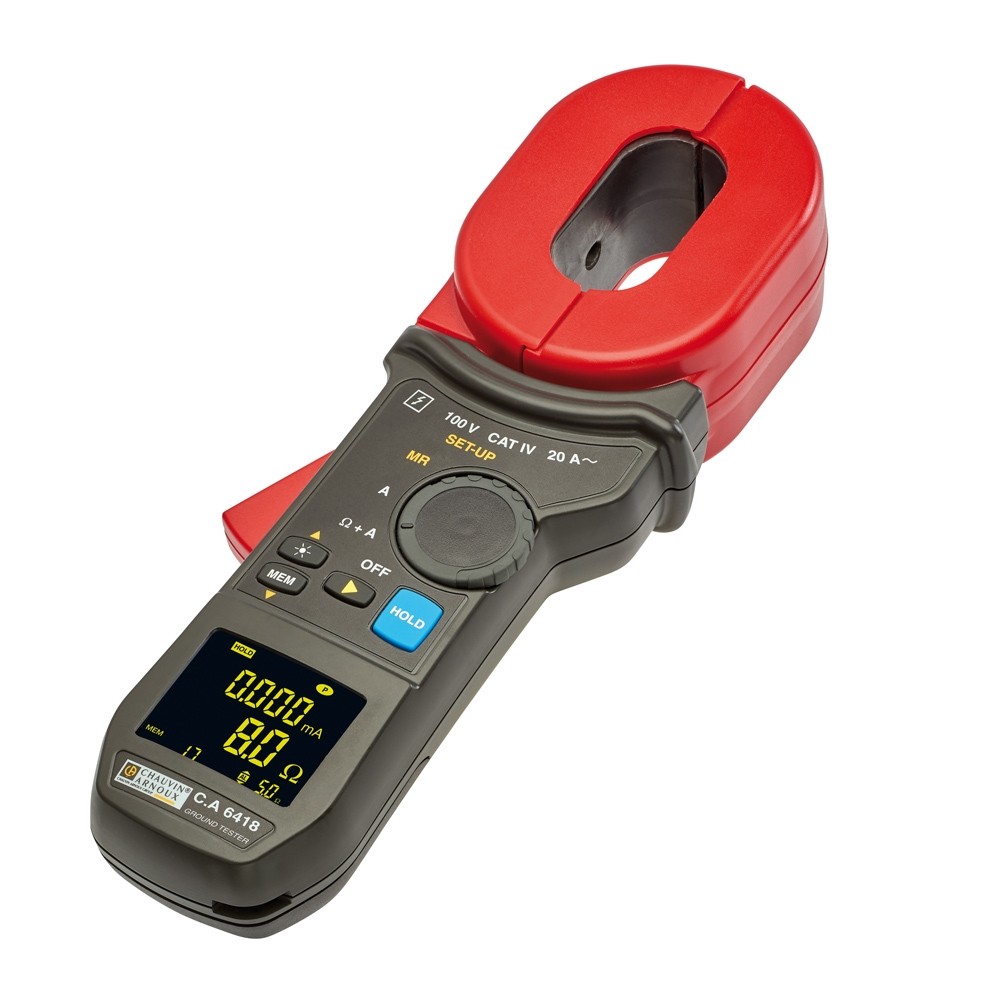

Die Erdungsmesszange C.A 6418 wird in einem Transportkoffer geliefert und dient zur Kontrolle von allen Arten von Erdschleifen. Die Zange ermöglicht das Umschließen von rechteckigen Stromschienen mit 30 x 40mm, 20 x 55 mm und von Kabeln mit einem Durchmesser bis 32 mm. Die Erdungsmesszange C.A 6418 zeigt gleichzeitig den Schleifenwiderstand und den Leckstrom an Ein neuer Bedienungskomfort wird erreicht durch ergonomische Innovationen wie die neue OLED-Anzeige, die unter allen Lichtverhältnissen in einem Winkel von 180° sehr gut ablesbar ist. Bei Öffnen der Zange schaltet sich automatisch eine "Pre-HOLD"-Funktion ein und beim Einschalten erfolgt automatisch eine Kalibrierung des Luftspalts. Dadurch werden Messungen mit der C.A 6418 besonders zuverlässig. Zusätzlich beihnaltet dieses Angebot die Kalibrierschleife CL1 Mit Hilfe dieser Kalibrierschleife mit 5 Widerstandswerten können Sie Ihre Erdungsprüfzange C.A 6416, C.A 6417 oder C.A 6418 selbst abgleichen ohne Einsendung ins Werk.

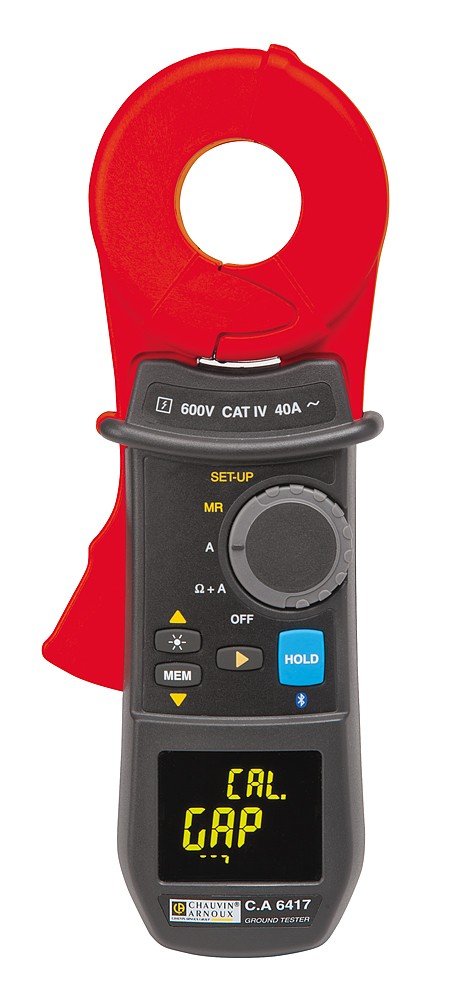

Erdungsprüfzangen - etwas anders… Mit der Erdungsprüfzange C.A 6417, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6417 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit. Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unter allen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt. Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt. Folgende Werte können gleichzeitig angezeigt werden: - Impedanz und Fehlerstrom (Ω+A), - Kontaktspannung, - Widerstands- und induktiver Anteil der gemessenen Erdungsimpedanz, Mit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurde, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert. Mit der Zange C.A 6417 kann eine Datenübertragung über Bluetooth erfolgen. In Verbindung mit der Software PC GTC und/oder DATAVIEW® können Messwerte in Echtzeit eingeholt und dargestellt werden und automatische oder individuelle Berichte erstellt werden. Mit einer ANDROID-Anwendung für Tablets und Smartphones können Graphen in Echtzeit dargestellt und eine Standortbestimmung der Messdaten mit GPS durchgeführt werden. Die Daten können dann mit den dazu gehörigen Graphen, Hinweisen und Fotos per E-Mail verschickt werden. Weitere technische Daten: - Große Messbereiche: 1.500 Ω / 500 µH / 40 A - Alarme für Ω, A und V - Automatischer Pre-HOLD-Modus bei geöffneter Zange - Speicher für 2.000 Messungen - Echtzeituhr für Zeitstempel - Automatische Kalibrierung der Eisenspalte beim Start - Warnsummer und automatisches Abschalten - Bluetooth-Schnittstelle für Datenübertragung - Software GTC zur Datenübertragung Zusätzlich beihnaltet dieses Angebot die Kalibrierschleife CL1 Mit Hilfe dieser Kalibrierschleife mit 5 Widerstandswerten können Sie Ihre Erdungsprüfzange C.A 6416, C.A 6417 oder C.A 6418 selbst abgleichen ohne Einsendung ins Werk.

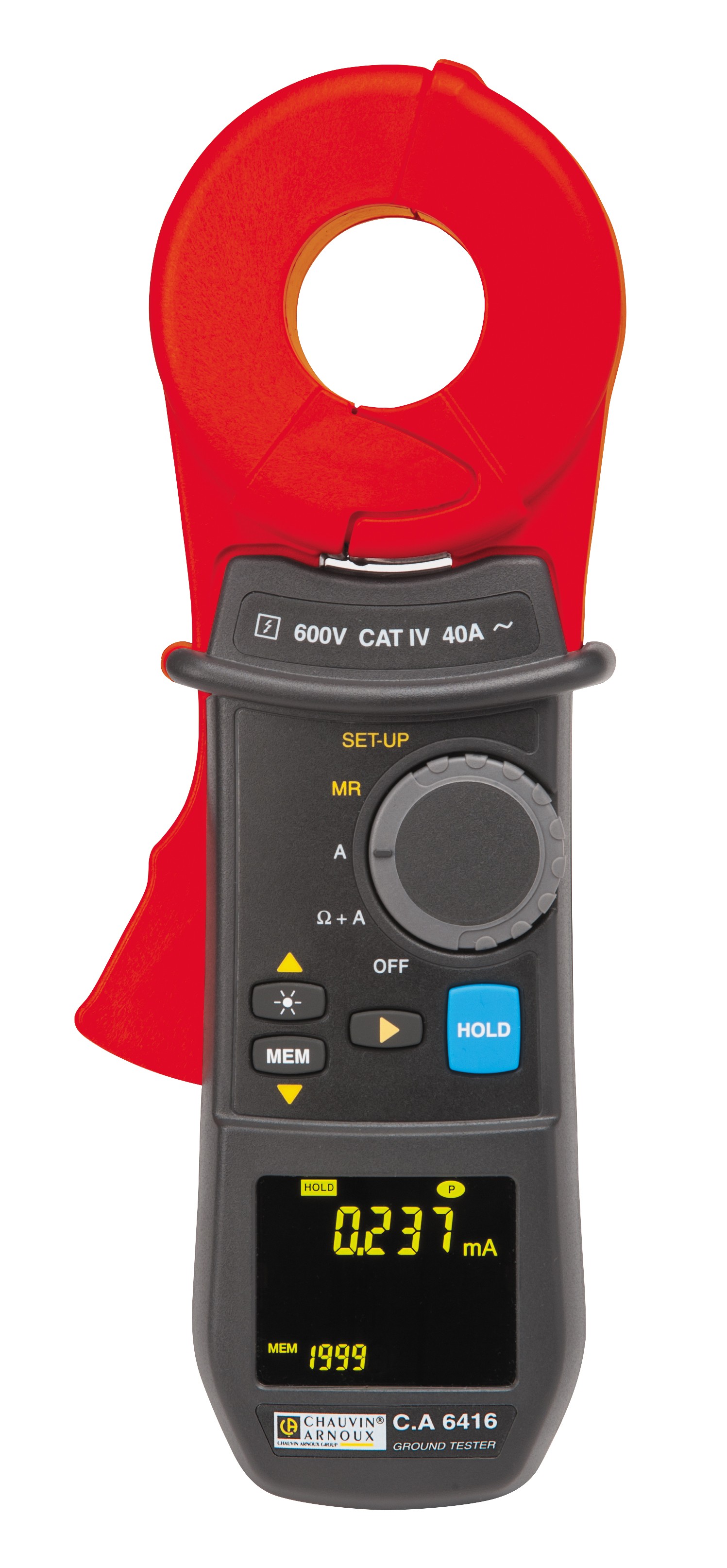

Erdungsprüfzangen - etwas anders… Mit der Erdungsprüfzange C.A 6416, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6416 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit. Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unter allen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt. Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt. Folgende Werte können gleichzeitig angezeigt werden: - Impedanz und Fehlerstrom (Ω+A), - Kontaktspannung, - Widerstands- und induktiver Anteil der gemessenen Erdungsimpedanz, Mit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurden, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert. Weitere technische Daten: - Große Messbereiche: 1500 Ω / 500 µH / 40 A - Alarme für Ω, A und V - Automatischer Pre-HOLD-Modus bei geöffneter Zange - Speicher für 300 Messungen - Echtzeituhr für Zeitstempelung - Automatische Kalibrierung der Eisenspalte beim Start - Warnsummer und automatisches Abschalten Zusätzlich beihnaltet dieses Angebot die Kalibrierschleife CL1 Mit Hilfe dieser Kalibrierschleife mit 5 Widerstandswerten können Sie Ihre Erdungsprüfzange C.A 6416, C.A 6417 oder C.A 6418 selbst abgleichen ohne Einsendung ins Werk.

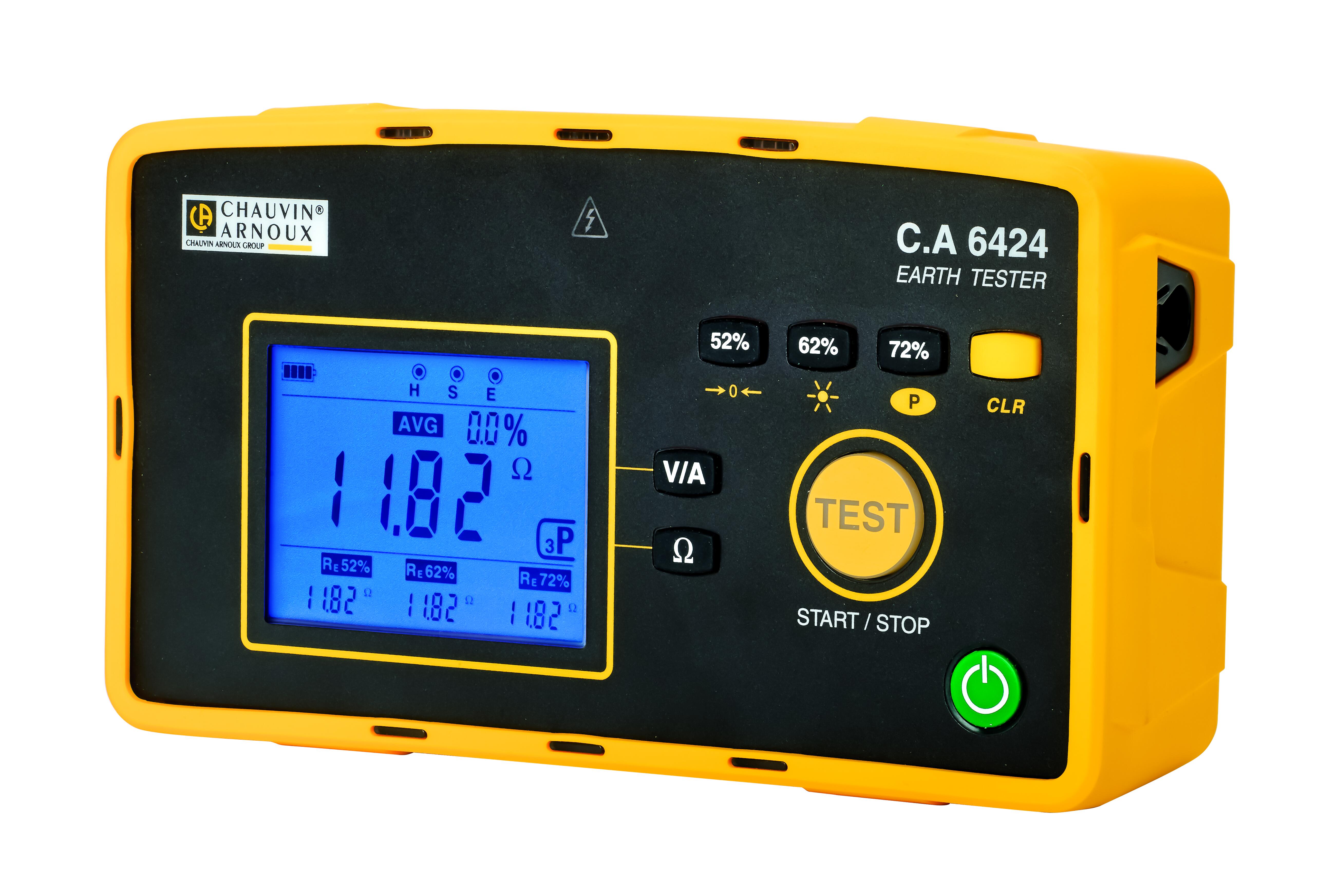

StärkenWiderstand 2-Pol bis 50kΩ / Erde 3-Pol bis 50kΩ für hochohmiges GeländeMessung der Spannung bis 600V und des Widerstands des RH-StabsAutomatische Stabilisierung der MessungUnterstützung bei der Platzierung der Stäbe - Durchschnitt und Reichweite 52% / 62% / 72Leckstrommessung ab 0,5mA aufwärtsAufladen des Akkus über Netz, USB oder ZigarettenanzünderBeschreibungDer CA 6424-Erdungsprüfer ist wasserdicht und robust, bei den 2-Pol- und 3-Pol-Erdmessungen ist die Sicherheit gewährleistet. Eine Text- und Farbmarkierung verhindert, dass dem Benutzer Anschlussfehler passieren. Der Prüfer ermöglicht auch Spannungsmessungen bis zu 600V. Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen. Eine spezielle G72-Klemme ermöglicht die Messung von Phasen- und Leckströmen von 0,5mA bis 60A. Eine Taste zum Kompensieren der Leitungen ist vorhanden. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt.Das Ohmmeter CA 6424 verfügt über ein beleuchtetes dreifaches Display, sodass alle relevanten Informationen auf demselben Bildschirm angezeigt werden: Messergebnis, Messfehler oder die aufgezeichneten Werte sowie zusätzliche Informationen (USE, RH usw.).Technische Daten:• Spannung von 0 bis 600V• Widerstand 2-Pol: von 0,05Ω bis 50kΩ• Erde 3-Pol: 0,5Ω bis 50kΩ• Messmodus: einzeln oder kontinuierlich• Widerstands des RH-Stabs• Messung der Spannung USE• Strommessung mit G72-Klemme: von 0,5 mA bis 60A• Die automatische Abschaltung kann deaktiviert werden• Erfüllt IEC 61557-1 und IEC 61557-4• Aufladen der NiMH-Akkus über Netz, USB oder Zigarettenanzünder

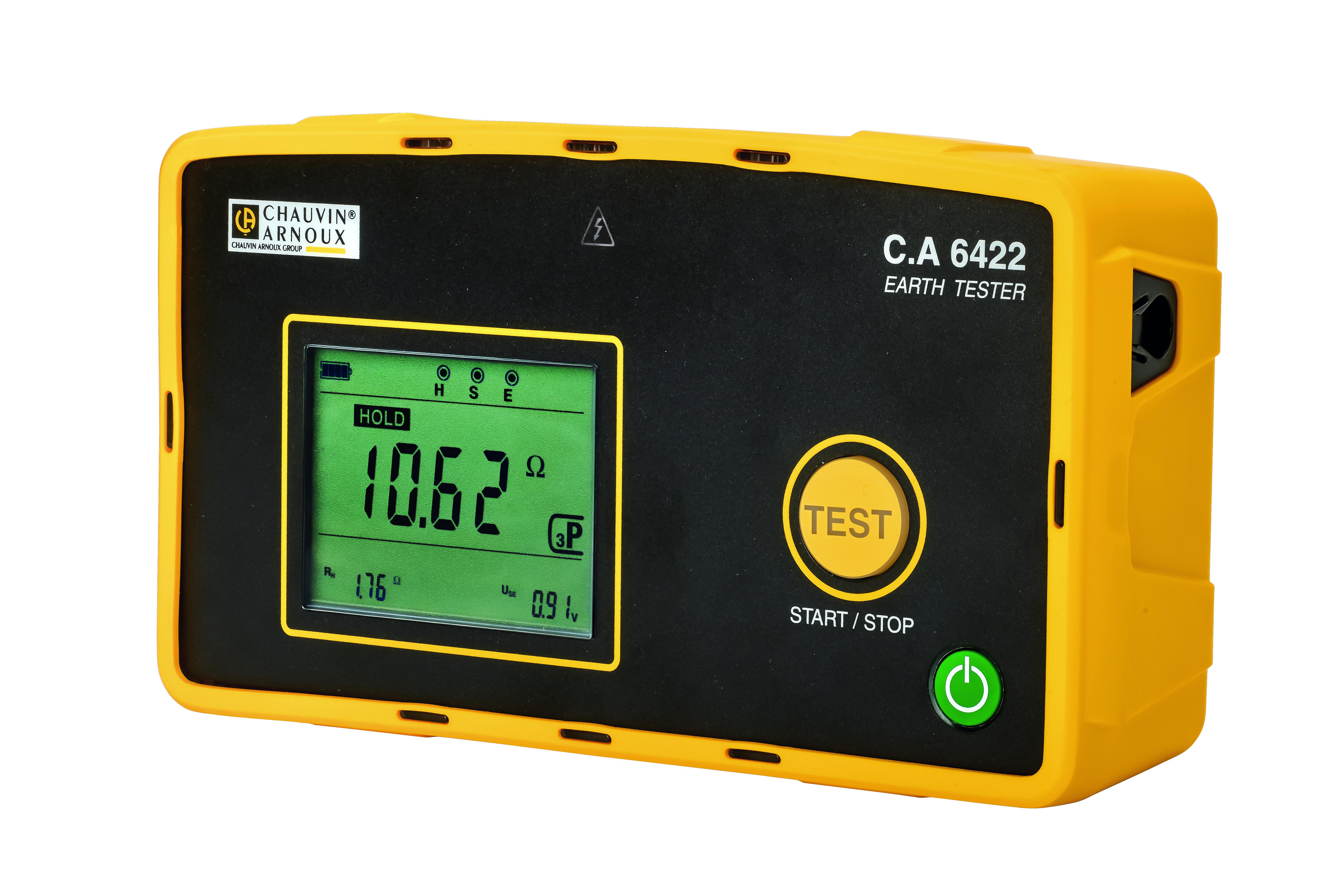

Stärken Widerstand 2-Pol bis 50kΩ / Erde 3-Pol bis 2kΩ Automatische Stabilisierung der Messungen / Autonomie > 2000 3-Pol-Erdmessungen Beschreibung Der wasserdichte und robuste CA 6422-Erdungsprüfer ist für den intensiven Feldeinsatz geeignet. Dieser Prüfer ermöglicht 2-Pol- und 3-Pol-Erdmessungen. Die Anschlüsse sind mit Text und Farbkodierung eindeutig gekennzeichnet. Alle Messungen und Funktionen liegen direkt an der Gerätevorderseite und lassen sich auch mit Handschuhen bedienen. Der CA 6422 verfügt über ein beleuchtetes LCD-Display, das eine ausgezeichnete Lesbarkeit bietet. Eine Warnlampe zeigt das Vorhandensein gefährlicher Spannung an, während das blinkende Symbol NOISE (Rauschen) das Vorhandensein von Störspannungen anzeigt. Technische Daten: • Widerstand 2-Pol: von 0,05 Ω bis 50 kΩ • Erde 3-Pol: 0,5 Ω bis 2 kΩ • Messmodus: einzeln oder kontinuierlich • Stromversorgung: 6 LR6- oder AA-Batterien • Erfüllt IEC 61557-1 und IEC 61557-4

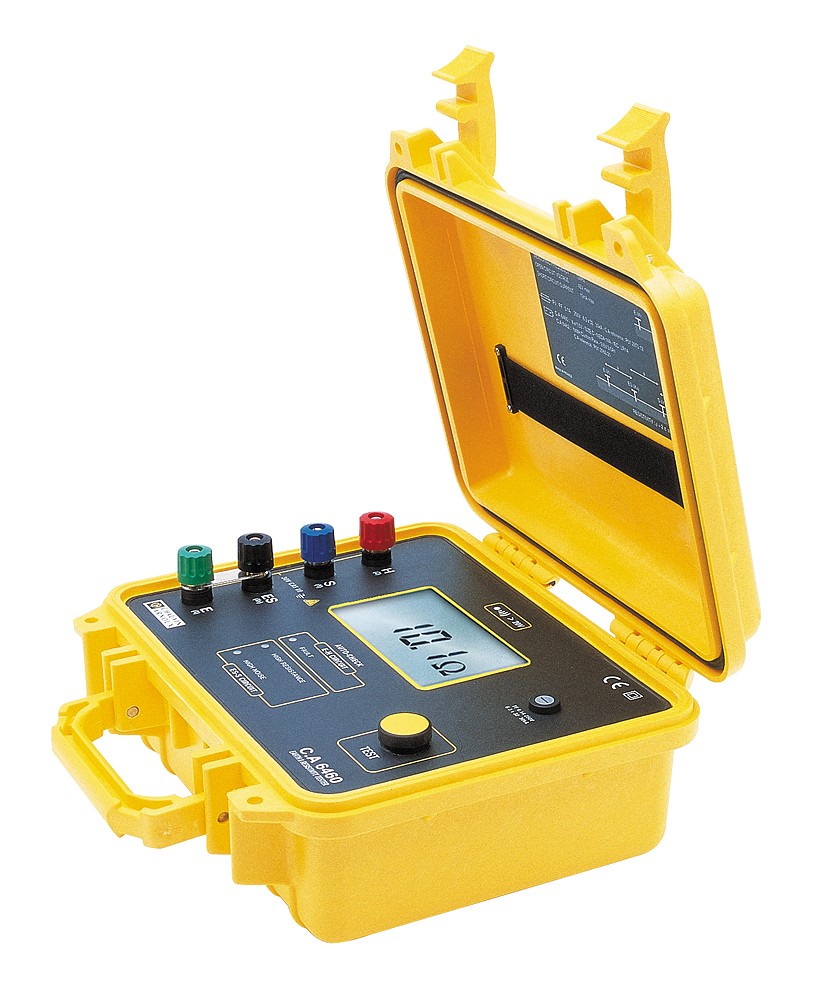

Erdungs- und Bodenwiderstandsmesser Das Gerät C.A 6460 verfügt über ein robustes und dichtes Gehäuse, ist einfach zu bedienen und wurde speziell für den Einsatz vor Ort entwickelt. Überall dort, wo es erforderlich ist, einen Erder zu setzen oder eine vorhandene Erdung zu überprüfen, ermöglicht es eine genaue, zuverlässige und schnelle Diagnose unter besten Komfort- und Sicherheitsbedingungen.

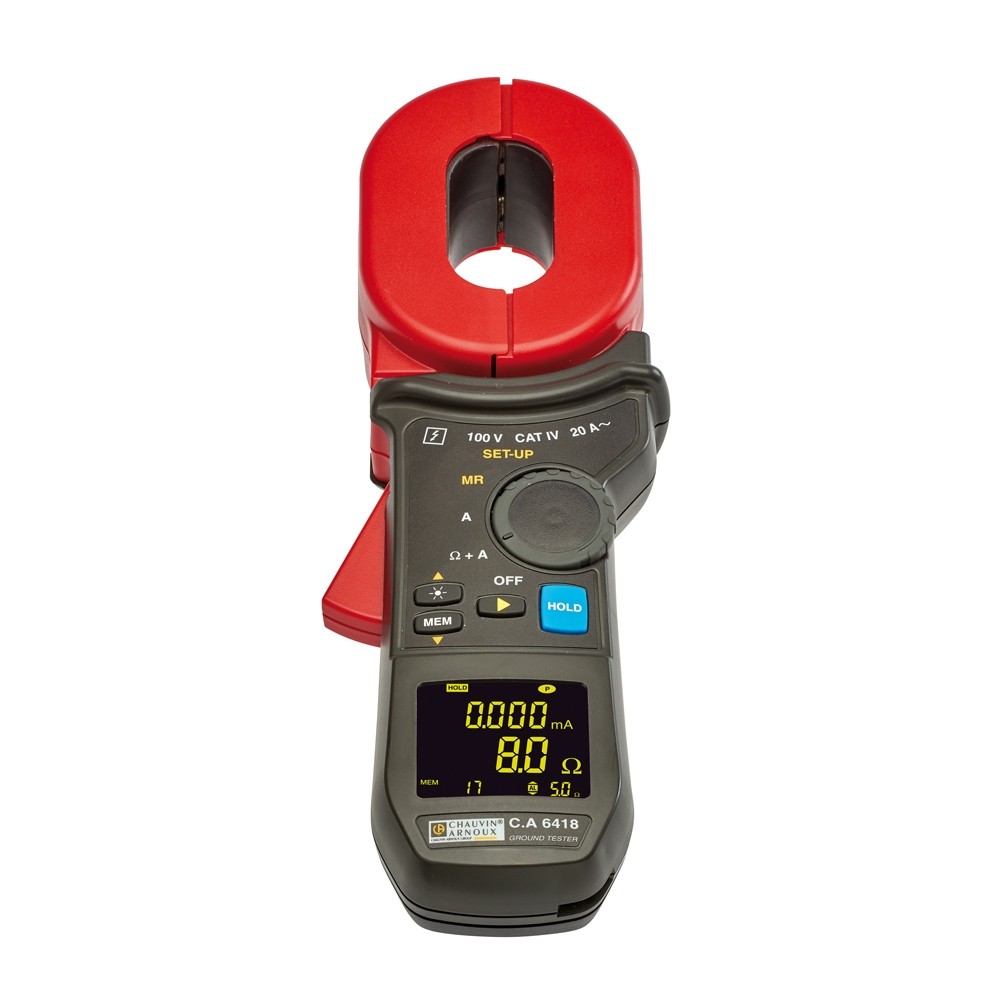

Die Erdungsmesszange C.A 6418 wird in einem Transportkoffer geliefert und dient zur Kontrolle von allen Arten von Erdschleifen. Die Zange ermöglicht das Umschließen von rechteckigen Stromschienen mit 30 x 40mm, 20 x 55 mm und von Kabeln mit einem Durchmesser bis 32 mm. Die Erdungsmesszange C.A 6418 zeigt gleichzeitig den Schleifenwiderstand und den Leckstrom anEin neuer Bedienungskomfort wird erreicht durch ergonomische Innovationen wie die neue OLED-Anzeige, die unter allen Lichtverhältnissen in einem Winkel von 180° sehr gut ablesbar ist. Bei Öffnen der Zange schaltet sich automatisch eine "Pre-HOLD"-Funktion ein und beim Einschalten erfolgt automatisch eine Kalibrierung des Luftspalts. Dadurch werden Messungen mit der C.A 6418 besonders zuverlässig.

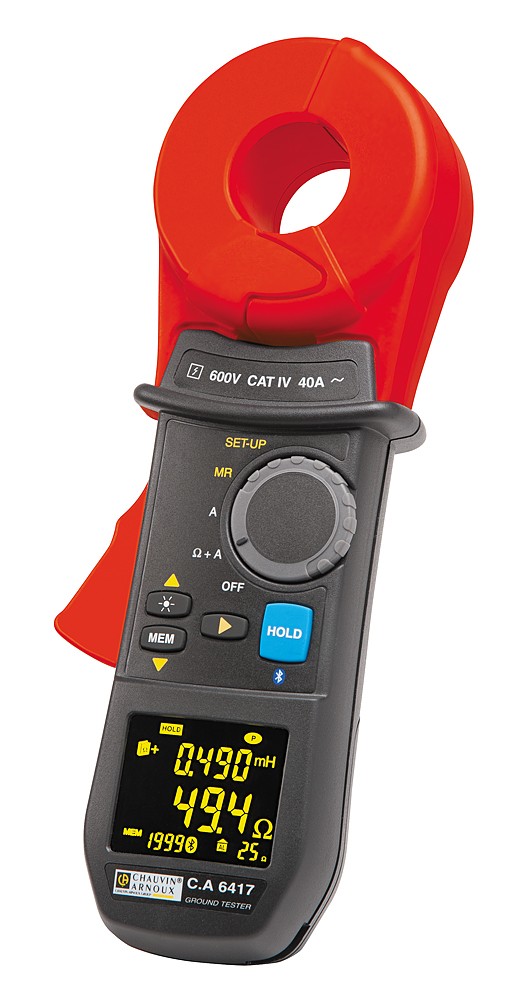

Mit der Erdungsprüfzange C.A 6417, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6417 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unter allen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt. Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.
Mit der Erdungsprüfzange C.A 6416, die in ihrem Transportkoffer geliefert wird, können die Schleifenwiderstände von Erdungen schnell gemessen werden. Die C.A 6416 ist für 600 V CAT IV ausgelegt und zeigt die Kontaktspannung mit einem Alarm für Gefahrenspannungen an und sorgt damit während der Messungen für zusätzliche Sicherheit.Die Verwendung wird durch ergonomische Innovationen erleichtert: ein Kraft kompensierendes System bedeutet, dass zum Offenhalten der Zange nur ein geringer Kraftaufwand notwendig ist und mit einer OLED-Anzeige wird unterallen Helligkeitsbedingungen eine Ablesbarkeit aus einem 180°-Winkel sichergestellt. Durch den automatischen Pre-HOLD-Modus bei geöffneter Zange und die automatische Kalibrierung der Eisenspalte bei anliegender Spannung wird eine optimale Auswertung der mit der Zange gemessenen Werte sichergestellt.Folgende Werte können gleichzeitig angezeigt werden:- Impedanz und Fehlerstrom (Ω+A), - Kontaktspannung, - Widerstands- und induktiver Anteil der gemessenen Erdungsimpedanz,Mit der Zange können außerdem Impedanzen, die auf eine nahe der Netzfrequenz gelegene Frequenz umgerechnet wurden, angezeigt werden. Somit werden Messfehler bei kleinen Widerständen verringert.
Der C.A 6474 ergänzt den Erdungsmesser C.A 6472 für Messungen an Hochspannungsmasten
Der C.A 6474 ergänzt den Erdungsmesser C.A 6472 für Messungen an Hochspannungsmasten

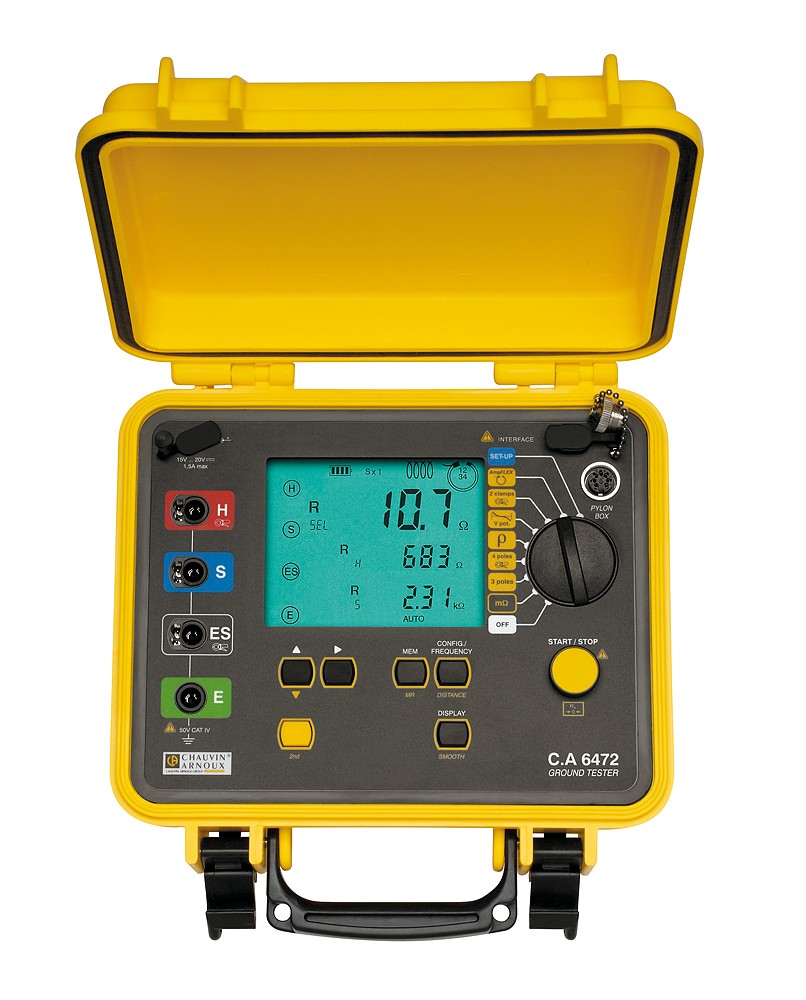

Mit dem Erdungsmesser sind alle Messungen einschließlich an Leitungsmasten möglich (mit dem C.A 6474) - spezifischer Bodenwiderstand - Erdkopplung - Erdpotential - Durchgang und Erdungswiderstand Mit dem C.A 6472 ist eine schnelle und vollständige Prüfung von Erdungen aller Art möglich, da das Gerät alle Funktionalitäten für Erdungsmessungen in sich vereint. In Verbindung mit dem C.A 6474 können Messungen an Hochspannungsmasten durchgeführt werden. Damit ist das Gerät für die Prüfung und Wartung von Hochspannungsnetzen unverzichtbar. Mit dem C.A 6472 können dank des großen Frequenzmessbereichs (41 Hz bis 5078 Hz) Erdungen frequenzabhängig getestet werden. Die Verwendung eines höherfrequenten Signals ermöglicht die Bewertung des Verhaltens von Erdungsschleifen bei Blitzeinschlag.
Bei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden. Der robuste und stoßgeschützte C.A 6471 ist kompakt und für den Einsatz vor Ort geeignet. Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der vier Anschluss-Klemmen vereinfacht. Der C.A 6471 verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder einen Zigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann. Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen. Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.

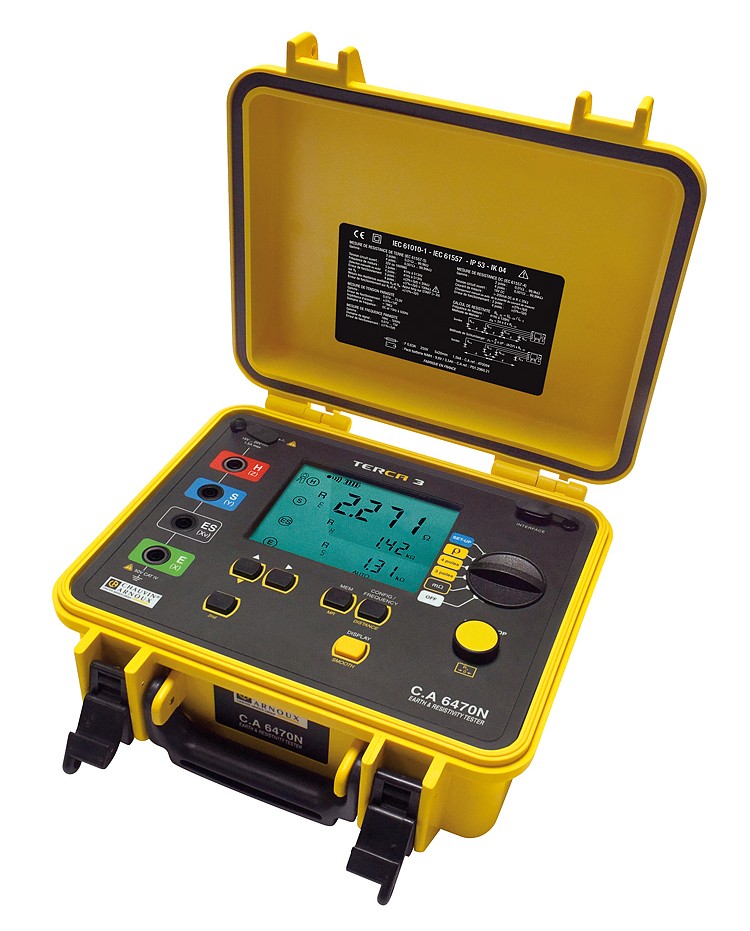

Bei diesem ergonomischen, kompletten und mit hoher Genauigkeit messenden Gerät können alle Messungen über einen im Bedienfeld integrierten Drehschalter eingestellt werden. Der robuste und stoßgeschützte C.A 6470N ist kompakt und für den Einsatz vor Ort geeignet. Der Anschluss der Erder wurde durch eine farbliche Kennzeichnung der Anschluss-Klemmen vereinfacht. Der C.A 6470N verfügt über eine beleuchtete LCD-Anzeige und einen Akku, der über ein externes, ans Netz oder eineZigarettenanzünder eines Fahrzeugs angeschlossenes Ladegerät aufgeladen werden kann.Er ist mit einer Funktion zur automatischen oder manuellen Speicherung der Messwerte versehen. Über einen USB-Ausgang können Daten mit der Software Ground Tester Transfer zur Verarbeitung auf einen Computer übertragen werden.

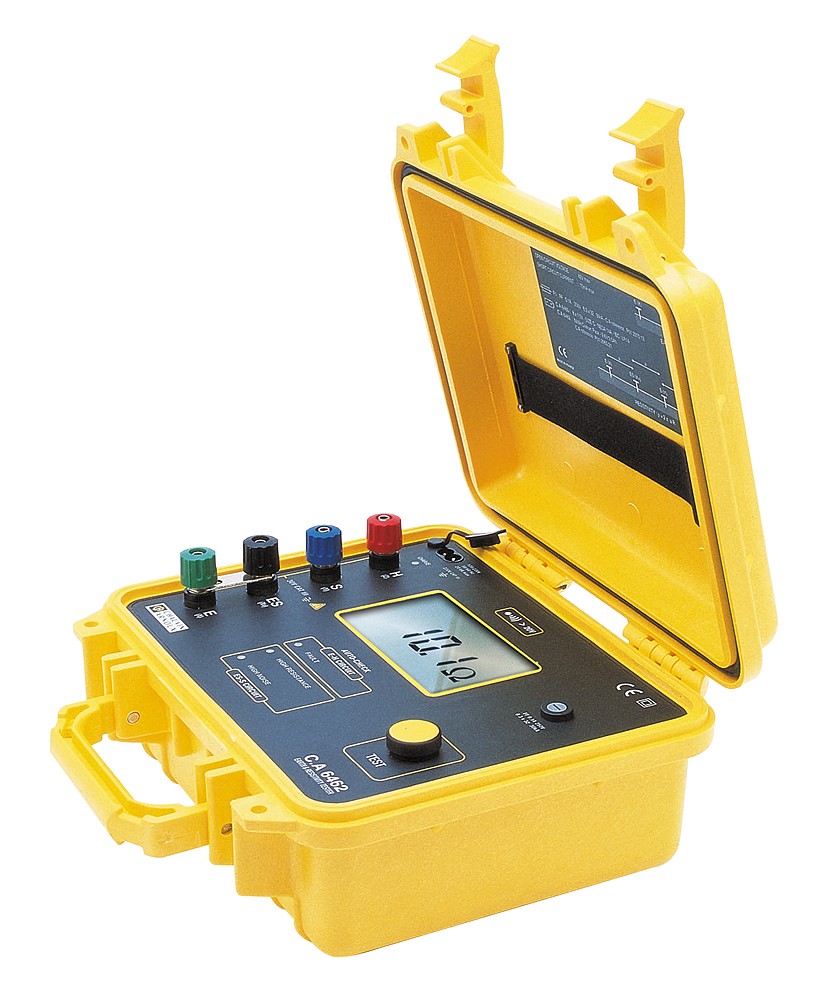

Das Gerät C.A 6462 verfügt über ein robustes und dichtes Gehäuse, ist einfach zu bedienen und wurde speziell für den Einsatz im Gelände entwickelt. Überall dort, wo es erforderlich ist, einen Erder zu setzen oder eine vorhandene Erdung zu überprüfen, ermöglicht das eine genaue, zuverlässige und schnelle Diagnose unter besten Komfort- und Sicherheitsbedingungen.
