PV-Fernbedienungseinheit zur Messung und Protokollierung von Strahlungs- und Temperaturwerten mit WiFi-Schnittstelle zur Kommunikation mit dem Hauptmessgerät.
Der MI 3116 PV AnalyserXA ist ein fortschrittliches Prüfgerät für Photovoltaik- und elektrische Anlagen, das auf maximale Effizienz und Präzision ausgelegt ist. Es kombiniert Isolations- und I/U-Messungen von PV-Anlagen von 1500 V in einem Gerät und gewährleistet gleichzeitig eine genaue Prüfung von hocheffizienten PV-Modulen. Eine drahtlose (WiFi) Ferneinheit ermöglicht die Echtzeitmessung und Aufzeichnung der Bestrahlung und der Zelltemperatur, wodurch die Datenerfassung verbessert wird. Die Auto-Test-Funktion für Tests der Kategorie 1 optimiert den Betrieb, während die innovative Korrekturfunktion es dem Benutzer ermöglicht, zuvor falsche Parameter für abgeschlossene Messungen oder ganze Testgruppen anzupassen, was eine höhere Genauigkeit und Zuverlässigkeit bei der PV-Anlagendiagnose gewährleistet.
Der MI 3116 PV AnalyserXA ist ein fortschrittliches Prüfgerät für Photovoltaik- und elektrische Anlagen, das auf maximale Effizienz und Präzision ausgelegt ist. Es kombiniert Isolations- und I/U-Messungen von PV-Anlagen von 1500 V in einem Gerät und gewährleistet gleichzeitig eine genaue Prüfung von hocheffizienten PV-Modulen. Eine drahtlose (WiFi) Ferneinheit ermöglicht die Echtzeitmessung und Aufzeichnung der Bestrahlung und der Zelltemperatur, wodurch die Datenerfassung verbessert wird. Die Auto-Test-Funktion für Tests der Kategorie 1 optimiert den Betrieb, während die innovative Korrekturfunktion es dem Benutzer ermöglicht, zuvor falsche Parameter für abgeschlossene Messungen oder ganze Testgruppen anzupassen, was eine höhere Genauigkeit und Zuverlässigkeit bei der PV-Anlagendiagnose gewährleistet.Gebäude-NS-InstallationInstallationstester: Sicherheitsüberprüfung von Niederspannungs-ElektroinstallationenEISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und WartungspersonalDIN IEC 60364 Errichten von NiederspannungsanlagenDIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-NormenreihePhotovoltaikanlagenDIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-SystemenEN 62466-1 Photovoltaische (PV) Systeme. Anforderungen an die Prüfung, Dokumentation und Wartung - Teil 1: Netzgekoppelte Anlagen - Dokumentation, Inbetriebnahmeprüfungen und InspektionEN 62466-2 Photovoltaik (PV)-Anlagen. Anforderungen an Prüfung, Dokumentation und Wartung - Teil 2: Netzgekoppelte Anlagen - Wartung von PV-AnlagenIEC/EN 60891 Photovoltaic devices - Procedures for temperature and irradiance corrections to measured I-V characteristicsGerätesicherheit gegenüber dem BenutzerDIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine AnforderungenDIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und MessenDIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder MessstromkreisEMV-SicherheitDIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine AnforderungenMessfunktionenDie maximale Systemspannung beträgt bis zu 1500 VDC;Maximaler Kabelbaum-Unterfeldstrom bis zu 40 ADC;1500 V Isolationswiderstand der Strings;Unterstützung für bifaziale Module;I/U-Eigenschaften;Isc- und Uoc-Prüfungen;Durchgang von Schutzleitern;Polaritätsprüfung;Erfassung der Bestrahlung und der Temperatur des PV-Moduls.Wichtigste FunktionenIsolations- und I/U-Messung von PV-Anlagen bis 1500 V in einem Gerät.Messung von hocheffizienten PV-Modulen.Kapazitätsmessmethode.Kabellose (WiFi) Ferneinheit zur Messung Bestrahlung und der Zelltemperatur von PV-Modulen.Auto-Test für Prüfungen der Kategorie 1.Berechnung von STC-Werten und Vergleich mit Nenndaten.Korrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder einer Gruppe von Messungen.Das Gerät wird über eine Farb-Touchscreen-Anzeige gesteuert, über die der Benutzer den ausgewählten Test oder die Messung ausarbeiten und starten, sowie Ergebnisse in numerischer und grafischer Form speichern und überprüfen kann.Memory-Organizer, Handlungen an a Einzel- oder Gruppenmessungen, Suchfunktion.Datenbankabfertiger für PV-Module.AUTOSEQUENZ.Der SW 1201 Metrel Electrical Safety Manager (MESM) ist eine leistungsstarke Softwarelösung, die entwickelt wurde, um die Prüfung der elektrischen Sicherheit zu rationalisieren. Er ermöglicht Benutzern, Messstrukturen vorzudefinieren, Testdaten hoch- oder herunterzuladen und Ergebnisse effizient zu überprüfen. Mit fortschrittlichen Funktionen wie I/U-Kurvenanalyse, einem PV-Modul-Datenbank-Explorer und professioneller Berichterstellung verbessert MESM die Workflow-Effizienz und sorgt für präzises Datenmanagement.

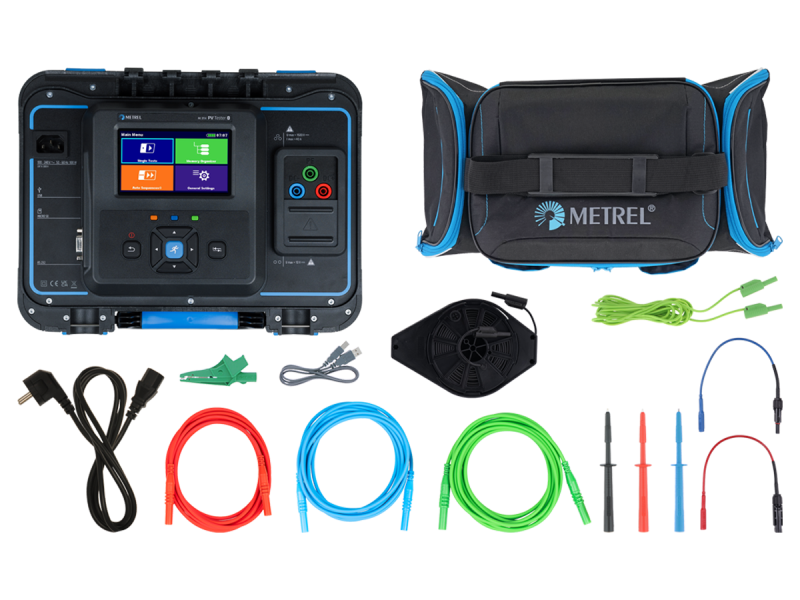

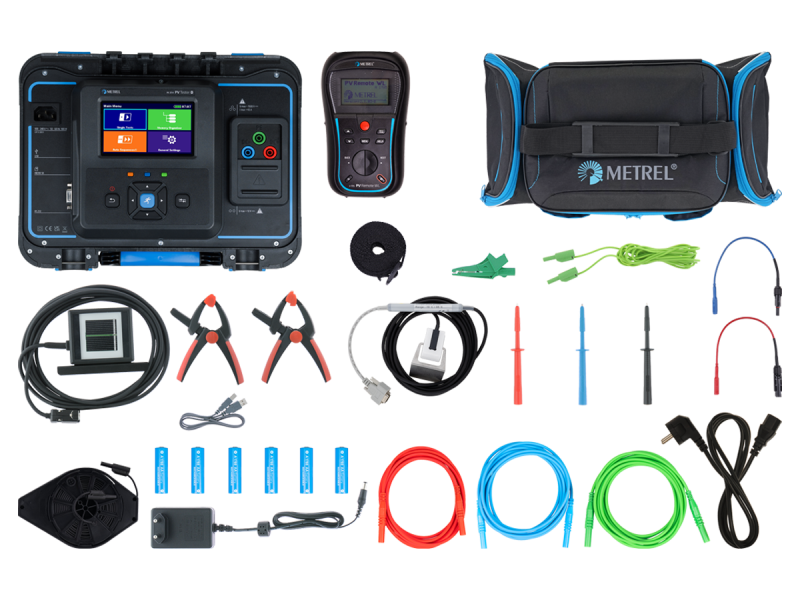

Der MI 3114 PV Tester ist ein mächtiges Gerät zum Prüfen von Photovoltaikanlagen (PV) mit einer maximalen Anlagenspannung von bis zu 1500 V und einem Kurzschlussstrom von 40 A. Er ermöglicht eine Prüfung in Übereinstimmung mit der Norm IEC 62446-1 und unterstützt Messverfahren, die alle Tests der Kategorie 1 abdecken. Dazu gehören PV-spezifische Messungen wie die Messung des Isolationswiderstands von PV-Strings, Isc- und Uoc- Messungen, sowie die Berechnung der Messergebnisse zu STCWerten und der Vergleich mit den vom Hersteller des PV-Moduls angegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem einzelnen Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle Prüfungen mit einer einzigen Berührung der Start- Taste auszuführen.Messfunktionen1500 V Isolationswiderstand der StringsDurchgang von SchutzleiternPolaritätsprüfungIsc- und Uoc-PrüfungWichtigste FunktionenAuto-Test für Prüfungen der Kategorie 1Berechnung von STC-Werten und Vergleich mit NenndatenKorrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder Gruppen von MessungenMemory-Organizer, Handlungen an Einzeloder Gruppenmessungen, Suchfunktion, Datenbank-Abfertiger für PV-ModuleKabellose (WiFi) Ferneinheit zur Messung der Bestrahlung und der ZelltemperaturAUTOSEQUENZPC SW Metrel ES Manager, um die Messstruktur und die Messungen im Voraus auszuarbeiten, diese Struktur hochzuladen oder herunterzuladen und dann die Ergebnisse zu überprüfen, PV-Module DBExplorer und zu guter Letzt, die Erstellung eines professionellen Prüfberichts.Gebäude-NS-InstallationInstallationstester: Sicherheitsüberprüfung von Niederspannungs-ElektroinstallationenEISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und WartungspersonalDIN IEC 60364 Errichten von NiederspannungsanlagenDIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-NormenreiheDIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: IsolationswiderstandPhotovoltaikanlagenDIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-SystemenEN 62466-1 Photovoltaische (PV) Systeme. Anforderungen an die Prüfung, Dokumentation und Wartung - Teil 1: Netzgekoppelte Anlagen - Dokumentation, Inbetriebnahmeprüfungen und InspektionEN 62466-2 Photovoltaik (PV)-Anlagen. Anforderungen an Prüfung, Dokumentation und Wartung - Teil 2: Netzgekoppelte Anlagen - Wartung von PV-AnlagenGerätesicherheit gegenüber dem BenutzerDIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine AnforderungenDIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und MessenDIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
Der MI 3114 PV Tester ist ein mächtiges Gerät zum Prüfen von Photovoltaikanlagen (PV) mit einer maximalen Anlagenspannung von bis zu 1500 V und einem Kurzschlussstrom von 40 A. Er ermöglicht eine Prüfung in Übereinstimmung mit der Norm IEC 62446-1 und unterstützt Messverfahren, die alle Tests der Kategorie 1 abdecken. Dazu gehören PV-spezifische Messungen wie die Messung des Isolationswiderstands von PV-Strings, Isc- und Uoc- Messungen, sowie die Berechnung der Messergebnisse zu STCWerten und der Vergleich mit den vom Hersteller des PV-Moduls angegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem einzelnen Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle Prüfungen mit einer einzigen Berührung der Start- Taste auszuführen.Messfunktionen1500 V Isolationswiderstand der StringsDurchgang von SchutzleiternPolaritätsprüfungIsc- und Uoc-PrüfungWichtigste FunktionenAuto-Test für Prüfungen der Kategorie 1Berechnung von STC-Werten und Vergleich mit NenndatenKorrektur von zuvor falsch eingegebenen Parametern an bereits durchgeführten Messungen oder Gruppen von MessungenMemory-Organizer, Handlungen an Einzeloder Gruppenmessungen, Suchfunktion, Datenbank-Abfertiger für PV-ModuleKabellose (WiFi) Ferneinheit zur Messung der Bestrahlung und der ZelltemperaturAUTOSEQUENZPC SW Metrel ES Manager, um die Messstruktur und die Messungen im Voraus auszuarbeiten, diese Struktur hochzuladen oder herunterzuladen und dann die Ergebnisse zu überprüfen, PV-Module DBExplorer und zu guter Letzt, die Erstellung eines professionellen Prüfberichts.Gebäude-NS-InstallationInstallationstester: Sicherheitsüberprüfung von Niederspannungs-ElektroinstallationenEISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und WartungspersonalDIN IEC 60364 Errichten von NiederspannungsanlagenDIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-NormenreiheDIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: IsolationswiderstandPhotovoltaikanlagenDIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-SystemenEN 62466-1 Photovoltaische (PV) Systeme. Anforderungen an die Prüfung, Dokumentation und Wartung - Teil 1: Netzgekoppelte Anlagen - Dokumentation, Inbetriebnahmeprüfungen und InspektionEN 62466-2 Photovoltaik (PV)-Anlagen. Anforderungen an Prüfung, Dokumentation und Wartung - Teil 2: Netzgekoppelte Anlagen - Wartung von PV-AnlagenGerätesicherheit gegenüber dem BenutzerDIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine AnforderungenDIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und MessenDIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis

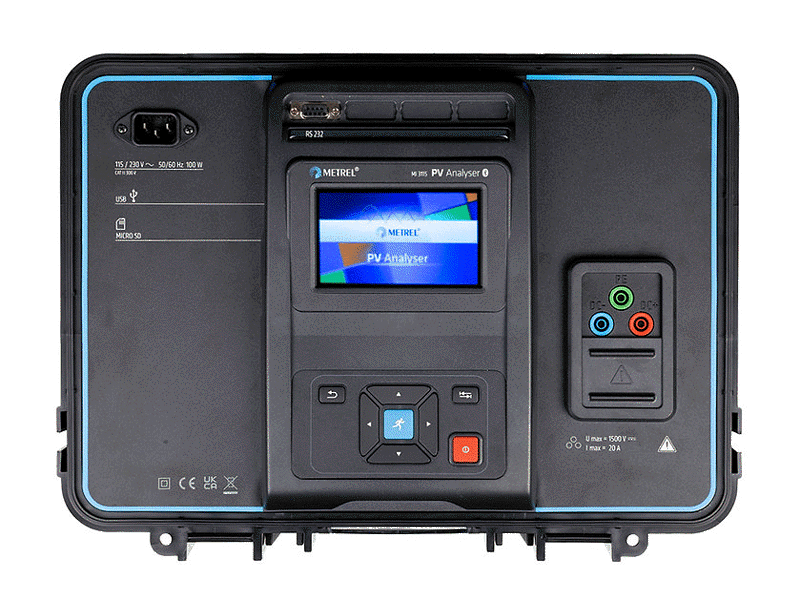

1500 V Photovoltaikanlagen mit Stil prüfen. Das MI 3115 PV Analysegerät bietet Prüfungen in Übereinstimmung mit der Norm IEC 62446/VDE 0126-23 und unterstützt alle Prüfungen und Messungen der Kategorie 1 und 2. Dazu gehören die Messung des Isolationswiderstands der PV-Strings, die Messung der I/U-Kennlinie sowie die Umrechnung der Messergebnisse in STC-Werte und der Vergleich mit den von den PV-Modulherstellern ausgegebenen Nennwerten. Die Bestrahlung und die Zelltemperatur werden in Echtzeit mit der kabellosen Ferneinheit gemessen. Zusätzlich können die Prüfungen der Kategorie 1 in einem Auto-Test erfasst werden, welcher es dem Benutzer ermöglicht, alle gewünschten Prüfungen mit einer einzigen Berührung der Start-Taste auszuführen.
