Benning EV 3-1 Wallboxtester und Messadapter
€ 165,30*
Brutto: € 198,36
Lieferzeit: Bestellbar
Produktnummer:
MMS16648
EAN:
4014651012431
Hersteller-Nr.:
11001243

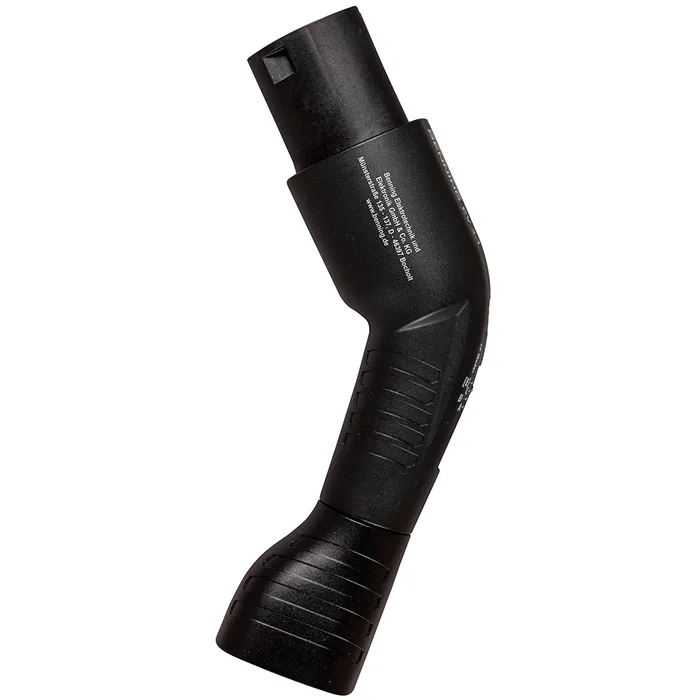

Produktinformationen "Benning EV 3-1 Wallboxtester und Messadapter"
Der BENNING EV 3-1 ermöglicht eine einfache und schnelle Funktionsprüfung von EV-Ladestationen (11 kW + 22 kW Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel. In Verbindung mit einem geeigneten Installationsprüfgerät kann zudem die Wirksamkeit der Schutzmaßnahmen normkonform nachgewiesen werden.
Anwendung:
- Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)
- A: Kein Fahrzeug angeschlossen
- B: Fahrzeug angeschlossen, jedoch nicht bereit zum Laden
- C: Fahrzeug angeschlossen, Fahrzeug bereit zum Laden
- E: Fehlersimulation des CP-Signals

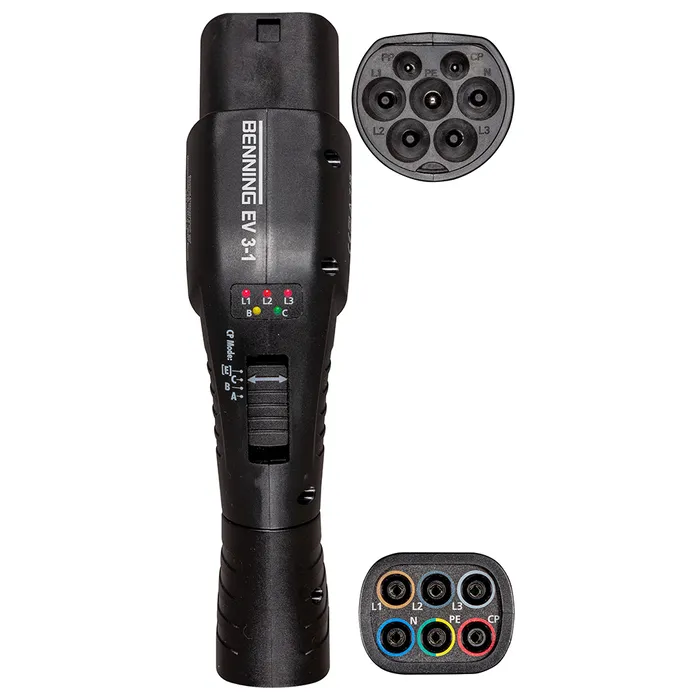

- Anzeige des Ladezustands (B/C) und der Ausgangsspannung (L1/L2/L3) über farbige LEDs
- Fehlersimulation E (Kurzschluss des CP-Signals) zur Prüfung der Abschaltung der Ausgangsspannung und Entriegelung des Ladesteckers
- 4 mm Buchsen (L1/L2/L2/N/PE/CP) für die sichere Kontaktierung eines Installationsprüfgerätes oder Oszilloskops
Der Wallboxtester und Messadapter BENNING EV 3-1 prüft eigenständig die wichtigsten Funktionen von AC-Ladestationen und Wallboxen mit Typ 2 Steckverbinder. Aufgrund der einfachen Handhabung können Fehler auch von elektrotechnisch unterwiesenen Personen (EuPs) innerhalb von Sekunden ermittelt werden. Zusammen mit dem BENNING IT 200 oder BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110).
Leistungsmerkmale:
- Simulation der Fahrzeugzustände A, B, C und E gemäß DIN EN 61851-1 (VDE 0122-1)
- Fehlersimulation des CP-Signals [E] zur Prüfung der Abschaltung
- Farbige LED-Anzeigen für die Ausgangsspannung (L1/L2/L3) der Ladestation und des Fahrzeugzustands (B/C)
- Überprüfung des Verriegelungssystems ab Zustand B (Freigabe des Ladekabels wird blockiert)
- 4 mm Buchsen (L1/L2/L3/N/PE) für Installationstester
- 4 mm Buchse (CP-Signal) für Oszilloskop/Multimeter
- Verwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2
- Einfache Bedienung und schlagfestes Gehäuse
Hinweis zum Installationstester:
Für die Prüfung von Wallboxen benötigen Sie neben dem Messadapter BENNING EV 3-1 auch den Installationstester BENNING IT 200 (044106) oder BENNING IT 130 (044103).
Wir empfehlen bei einer Neuanschaffung das BENNING IT 200, da dieses sowohl über eine erweiterte Auslösezeitmessung, als auch über Auto Sequences® speziell für die Prüfung von Wallboxen, verfügt. Die vorgeschrieben Sichtprüfung kann zudem direkt am BENNING IT 200 abgelegt und dokumentiert werden. Das BENNING IT 130 unterstützt die Prüfung von EV-RCD´s mit Messung des Auslösestroms (RCD I, 6 mA DC Rampe) und die Prüfung der Auslösezeit (RCDt) mit 6 mA DC von Fehlergleichstrom-Überwachungseinrichtungen.
Verfügbare Downloads
Lieferumfang
- Messadapter
- Bedienungsanleitung
