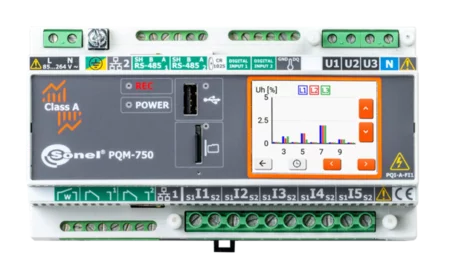

Ein stationäres Messgerät zur Messung und Aufzeichnung von Stromversorgungsparametern zur Einhaltung von Normen und geltendem Recht sowie zur Überprüfung der spezifizierten Bedingungen des Energiekauf-/Verkaufsvertrags.Hergestellt in Klasse A. Entwickelt für die Montage auf einer DIN-Schiene (mit der Möglichkeit der Montage an einer Wand in einem Schrank). Durch den modularen Aufbau können Sie neue Module hinzufügen, um die Funktionen des Messgeräts zu erweitern. Das Gerät ermöglicht Messungen in Netzen mit einer Frequenz von 50 Hz, 60 Hz und 400 Hz*.Volle Klasse A gemäß IEC 61000-4-30, zertifiziert durch ein akkreditiertes LaborSpannungseingänge L1, L2, L3, N, E (5 Klemmen)Ströme L1, L2, L3, N, E (5 Transformatoren)Eingebaute 5-A-Stromwandler (optional: 1 A*), Möglichkeit indirekter Messungen mit Berechnungsergebnissen für die Primärseite (optional: Version mit externen Stromwandlern*)Betrieb in 50 Hz-, 60 Hz-Netzen, Betrieb in 400 Hz-Netzen*Aufzeichnung von Spannungs- und Stromereignissen sowie WellenformenMessung von über 4000 Parametern24-Bit-Analog-Digital-WandlerGrundabtastrate 80 kHzÜberwachung leitungsgebundener Störungen im Band 2…150 kHzZwei LAN-Ports, davon einer mit der Möglichkeit zur Stromversorgung des PoE-Messgerätes (Power over Ethernet)Stromversorgung 85…264 V AC (120…300 V DC), eingebauter Akku8 GB Speicher (microSD-Karte)USB-Anschluss für Aktualisierungen und DatenaustauschZwei Binäreingänge, zwei Relaisausgänge, zwei RS-485-AnschlüsseRelaisausgang zur Überwachung des Analysatorbetriebs (Watchdog)1-Draht-Eingang für Außentemperatursensoren2,4”-TouchscreenDIN-Schienen- oder WandmontageErweiterungsbus zum Anschluss verschiedener externer Module (z. B. GPS, LTE)Integrierter Webserver, der es Ihnen ermöglicht, das Messgerät zu programmieren, aktuelle Daten auszulesen, die Liste der aufgezeichneten Ereignisse anzuzeigen und das Oszillogramm/RMS anzuzeigenZeitsynchronisation mit dem Standard über NTP- und IRIG-B-Server (über integriertes RS-485)Optionales GPS-Modul*Messkategorie CAT III 600 V (IV 300 V) für SpannungseingängeMesskategorie CAT III 300 V für StromeingängeMöglichkeit der Verplombung von Strom- und Spannungseingängen

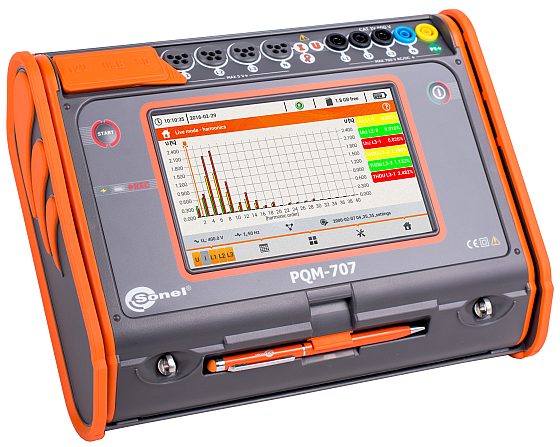

Der Analysator der Netzqualität Sonel PQM-707 ist ein mobiles Gerät zur Messung und Analyse der Stromversorgung. Es handelt such um ein autonomisches und vielseitiges Messgerät, mit dem man Parameter des Energieversorgungsnetzes messen und analysieren kann (DC und 50/60 Hz). Die geprüften Parameter können dann im Speicher des Gerätes aufgezeichnet werden. Das Gerät führt Messungen in der S-Klasse gemäß den Anforderungen der Norm IEC 61000-4-30 aus und sichert hochpräzise Messwerte. Der PQM-707 verfügt über das in dieser Klasse der Analysatoren Touchscreen von 7 Zoll Diagonale, was zu einer hohen Lesbarkeit und ergonomischen Handhabung führt. Der eingebaute Lithium-Ionen-Akku garantiert einen effizienten Betrieb über eine langen Zeitraum, ohne dass das Gerät an externe Stromversorgung angeschlossen werden muss.Merkmale7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V Messkategorie – hohe Sicherheit.Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.Li-Ion-Akku – höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.Schnelle Einrichtung und Berichterstellung – einfache Bedienunge.Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.7” Touchscreen – ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V Messkategorie – hohe Sicherheit.Alle Parameter nach Klasse S – hohe Genauigkeit der Messungen.Li-Ion-Akku – höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz – Zuverlässigkeit der Messungen.Wechselbare Speicherkarte – Aufzeichnung von Daten ohne Einschränkungen.Schnelle Einrichtung und Berichterstellung – einfache Bedienunge.Auswertungen mit der Desktop-Software Sonel Analysis – erweiterte Datenanalyse.Gemessene ParameterEinschaltstrom.Wirkungsgrad des Wechselrichters.Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 760 V, kompatibel mit Spannungswandlern.Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.Scheitelfaktoren von Strom (CFI) und Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).Wirkenergie (EP), Blindenergie (EQ), Scheinenergie (ES).Leistungsfaktor (Power Factor), cosφ, tgφ.Bis zur 50. Harmonischen in Spannung und Strom.Ereignisprotokollierung für Strom und Spannung zusammen mit Oszillogrammen und Halbperioden-RMS-Diagrammen.Energiekostenrechner....und vieles mehr.Alle Parameter werden in Übereinstimmung mit der Klasse S gemäß der Norm IEC 61000-4-30 erfasst.*Stromzangen sind optionales Zubehör und müssen separat erworben werden.Analyse an folgenden NetzenNennfrequenz 50/60 HzNennspannung: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 VDC NetzeUnterstützte Netzformen:1-phasig2-phasig mit N-Leiter,3-phasig Stern mit und ohne N-Leiter3-phasig Delta3-phasig – Stern ohne N-Leiter im Aron-System3-phasig – Delta im Aron-Systemmit Spannungs- und StromwandlernEigenschaftenPQM-707 ist ein autonomes Messgerät, das eine vielseitige Messung, Analyse und Registrierung von Parametern des Energienetzes (DC und 50/60 Hz) ermöglicht. Alle Parameter werden in I/A/W-Klasse S der Norm IEC 61000-4-30 gemessen, was eine hohe Messgenauigkeit garantiert. Der 7-Zoll-Farb-Touchscreen – der größte in dieser Klasse von Analysatoren! – Ermöglicht eine intuitive und ergonomische Bedienung. Dank des eingebauten Lithium-Ionen-Akkus ermöglicht der Analysator ein effizientes Arbeiten während der Messung, ohne dass ein externer Netzadapter angeschlossen werden muss.Daten anzeigenDer Analysator ist mit einem gut lesbaren Farb-Touchscreen ausgestattet. Seine Auflösung von 800 x 480 Pixeln bietet sowohl einen hohen Komfort bei der Interaktion mit der Benutzeroberfläche als auch eine gute Ablesbarkeit der Messergebnisse. Der mitgelieferte Eingabestift ermöglicht das Arbeiten mit dielektrischen Handschuhen.AnwendungDer Analysator richtet sich an einen sehr breiten Anwenderkreis, insbesondere an das Wartungspersonal. Aufgrund seiner Mobilität und Autonomie können alle in den Versorgungsnetzen auftretenden Probleme vor Ort diagnostiziert werden. Der Analysator kann in praktisch allen Arten von Netzen mit einer Nennspannung von 54 V bis 760 V eingesetzt werden – direkt oder indirekt über Messwandler. Der PQM-707 kann im Bereich der professionellen Energietechnik, bei Wartungsdiensten in Industrieanlagen sowie bei Dienstleistern, die sich mit der Netzanalyse beschäftigen, eingesetzt werdenLanglebiges und praktisches GehäuseDas Gehäuse wurde so konzipiert, dass der Touchscreen und alle Mess- und Kommunikationsbuchsen leicht zugänglich sind. Der klappbare Deckel schützt das Display vor Beschädigungen. Dank der Schutzart IP51 kann das Gerät auch unter schwierigen Bedingungen eingesetzt werden – auch bei Staub oder Spritzwasser.SONEL ANALYSISDie Anwendung Sonel Analysis ist für den Betrieb mit PQM-Analysatoren erforderlich. Je nach verwendetem Gegengerät ermöglicht die Software:Analysator Konfiguration,Auslesen der Daten vom Analysator,Überprüfung der Netzparameter in Echtzeit (ablesen durch das GSM-Modem möglich),Löschen der Daten im Analysator,Darstellung der Parameter in Tabellen,Darstellung in Diagrammen,Die Datenanalyse und Berichterstellung nach EN 50160 oder nach benutzerdefinierten Vorgaben - auch für PV-Kleinstanlagen bis 50 kW, mit Aufteilung für Wirkleistungszustände P>0, P<0 und P=0 und unter Berücksichtigung der Diagramme Q1=f(U1/Un) und cosφ=f(P/Pn),Unabhängiger Betrieb von mehreren Analysatoren,Software Upgrade über das Internet.Mit der Software können ausgewählte Parameter abgelesen und grafisch in Echtzeit dargestellt werden. Diese Parameter werden unabhängig von der Erfassung im Speicher geschrieben. Der Benutzer kann einsehen:Wellenformen von Spannung und Strom (Oszilloskop)Diagramme von Spannung und Strom in ZeitVektordiagrammMessung mehrerer ParameterOberwellen und Leistungen der Oberwellen (Abschätzung der Richtung der Oberwellen)Zwischenharmonische

Der PQM-707 ist ein mobiler 3-Phasen Netzqualitätsanalysator, welcher es dem Benutzer ermöglicht, Messungen, Analysen und Aufnahmen von Parametern in 50/60 Hz Stromnetzen gemäß Europäischer Norm EN 50160 und weiteren Normen durchzuführen. Der Analysator entspricht der Messgenauigkeit Klasse S gemäß den Anforderungen IEC 61000-4-30:2008.Ein komfortables Arbeiten bietet das 7 Zoll LCD Display mit Multipoint Touchfunktion mit einer Auflösung von 800x480. Alternativ kann der beiliegende Taststift zur Bedienung verwendet werden. Auf dem Display werden die aktuellen Netzparameter, wie Wellenform, Vektoren und Tabellen dargestellt. Die Benutzeroberfläche beinhaltet die komplette Konfiguration des Analysators. Es können die Parameter für die Datenaufnahme oder -logging eingestellt, die entsprechenden Analyseeinstellungen (Zeit-Oberschwingungen-Diagramm) gesetzt und normgerechte Berichte erstellt werden.Der Analysator hat 5 Spannungseingänge max. ±1150V. Vier Stromeingänge für Stromzangen ermöglichen es dem Nutzer, verschieden Typen von Zangen zur Strommessung anzuschließen.

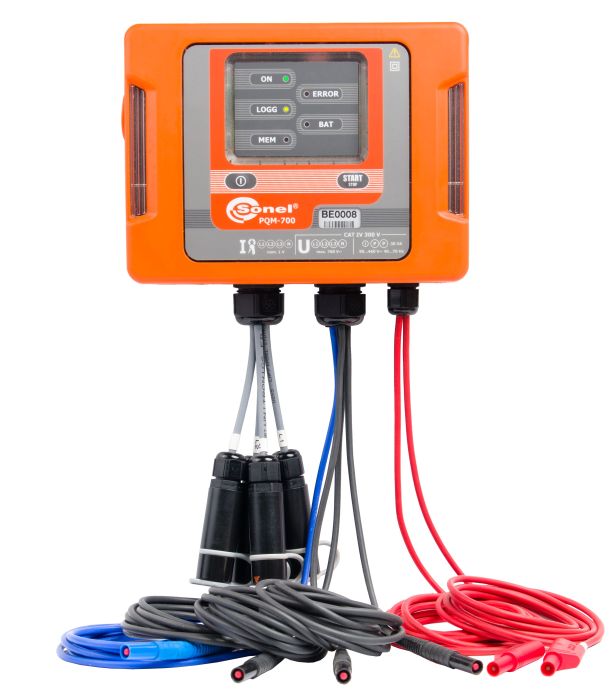

Der Netzanalysator für Messungen und Aufzeichnungen nach IEC 61000-4-30 Klasse S durch. Merkmale: Der Analysator selbst wird vom zu testenden Netz versorgt (interne Spannungsversorgung) und kann in allen Netzformen von 64 V bis 760 V verwendet werden Unabhängige Spannungsversorgung, zur Spannungsmessungen an Transformatoren und DC Netzen Interne Echtzeituhr Mögliche Messungen: Messungen gemäß EN 50160 Spannungen L1, L2, L3 - Mittel-, Minimum-, Maximal- und Momentanwerte, Bereich bis 760 V,  Verwendung von Spannungswandlern möglich Ströme L1, L2, L3, N (4 Eingänge) - Mittel-, Minimum-, Maximal- und Momentanwerte, Strommessung bis zu 3 kA (Stromzangenabhängig), Verwendung von Stromwandlern möglich Crest Faktor für Spannung und Strom Frequenz von 40 Hz bis 70 Hz Wirk-, Blind, Verzerrungs-, Scheinleistung, inkl. der Blindleistungsarten: kapazitiv und induktiv Leistungsaufzeichnung: - Budeanu Methode - IEEE 1459 Wirk-, Blind, Scheinenergie Leistungsfaktor, cosφ, tgφ Bis zur 10. Oberschwingung für Spannung und Strom Gesamtverzerrungsfaktor (THD) für Spannung und Strom Kurzzeit- (PST) und Langzeitflicker (PLT)  Asymmetrie von Spannung und Strom Erkennung von Stromereignissen inkl. Wellenformen Aufzeichnung
