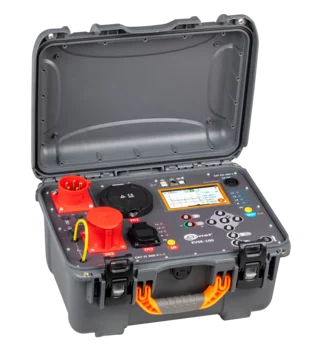

Sonel EVSE-100 Multifunktionsprüfgerät
Preis auf Anfrage
Brutto: € 0,00
Lieferzeit: Bestellbar
Produktnummer:
MMS16548
EAN:
5907624033108
Hersteller-Nr.:
WMDEEVSE100
Produktinformationen "Sonel EVSE-100 Multifunktionsprüfgerät"

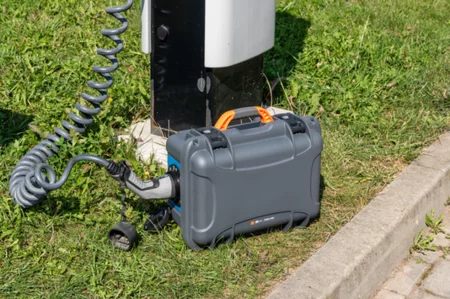

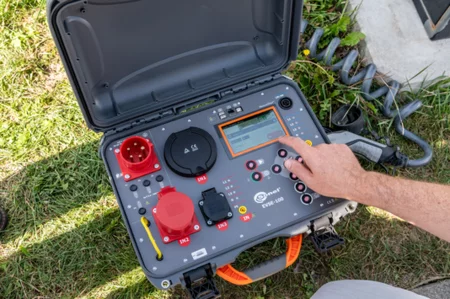

Der Multifunktionstester EVSE-100 ist ein Gerät zur Prüfung von Kfz-Ladestationen und Kabeln für Elektrofahrzeuge. Mit einem einzigen Gerät können Sie eine Reihe von Prüfungen an diesen Objekten durchführen und anschließend einen professionellen Prüfbericht erstellen. Durch die entsprechende Simulation von CP- und PP-Kreisen kann das Messgerät die Ladestation in verschiedene Betriebszustände versetzen. Auf diese Weise können wir die Korrektheit der Steuerung überprüfen und Messungen zum Schutz gegen elektrischen Schlag durchführen. Funktions- und Sicherheitsprüfungen können durch die Simulation von Fehlern auf der Stromversorgungsseite , d. h. der Ladestation (ICCB), und auf der Fahrzeugladeseite (CP-Schaltung) durchgeführt werden.
Das Messgerät ist Teil Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.
Zusätzliche Informationen
Das Messgerät ermöglicht die Diagnose von:
- AC-Ladestationen für Elektrofahrzeuge mit Stecker Typ 2 mit fest angeschlossener Steckdose oder Ladekabel (1- und 3-phasig)
- tragbare Ladestationen für Elektrofahrzeuge mit Stecker Typ 2 (1-phasig und 3-phasig)
- Ladekabel
Grundfunktionen des Geräts
- Simulation der PP-Leiterparameter:
- Leerlaufspannung
- 13 A, 20 A, 32 A, 63 A, 80 A
- Simulation der Anschlussmöglichkeiten CP:
- Zustand A – Fahrzeug nicht verbunden
- Zustand B – Fahrzeug angeschlossen, keine Ladevorgang
- Zustand C – Fahrzeug angeschlossen, Ladevorgang ohne Belüftung
- Zustand D – Fahrzeug angeschlossen, Ladevorgang mit Belüftung
- Messungen:
- Kurzschlussschleife Z
- RCD-Schalterparameter (AC, A, B, 6 mA DC)
- Isolationswiderstands RISO
- Durchgangsmessung RCONT
- Anzeige der Phasenfolge
- Kodierwiderstands RC
- Erdungsmessung RE
- EVSE-Analyse – Diagnose:
- Spannung CP+, CP-
- Frequenz f (PWM)
- Signalfüllung D (PWM)
- Maximaler Ladestrom IMAX
- Diagramme: CP+, CP-, f, D, IMAX
- Ausschaltzeit toff
- Einschaltzeit ton
- EVSE-Analyse – Simulation der Fehler (ICCB, EVCS):
- CPsh – Kurzschluss CP zu PE
- Dsh – Kurzschluss der Diode
- PEop – Unterbrechung im Leiter PE
- Simulation der Fehler des Einspeisestromkreises (ICCB):
- L1op – Unterbrechung im Phasenleiter L1
- L2op – Unterbrechung im Phasenleiter L2
- L3op – Unterbrechung im Phasenleiter L3
- Nop – Unterbrechung im Leiter N
- PEop – Unterbrechung im Leiter PE
- L↔PE – L- und PE-Kabel sind vertauscht
- UEXT(PE) – Spannung an der PE-Leitung
- EVSE-Analyse – Zustandsübermittlungszeit
Datenblätter
Lieferumfang
- Sonel EVSE-100
- Messdatenmanagementplattform MeasureEffect
- Adapter AEV-100
- 3 Prüfleitungen 1,2 m (blau, gelb, schwarz)
- BNC-Übertragungskabel
- Prüfsonde 1 kV
- 2 Spitzensonden (gelb, schwarz)
- Krokodilklemme K-02
- EVCAB-Kabel 2,2 m
- Stromversorgungskabel 230 V
- Tragetasche
- USB-Kabel
- Werkskalibrierzertifikat
